OBRA 01 · EXECUÇÃO DE PROJETO · PARAÍBA

Tribunal de Justiça da Paraíba

João Pessoa (PB) · Obra executada em 2024 para a Planeta Construções (MT)

800 HP

capacidade instalada em TVR Trane

7 pavimentos

de 1.000 m², com 100 HP por andar

14 dutadas

evaporadoras de 50 HP, duas por pavimento

6 meses

de obra, da montagem ao startup

Uma obra de grande porte

A RefClim foi contratada pela Planeta Construções, construtora do Mato Grosso, para executar o projeto de climatização do Tribunal de Justiça da Paraíba, em João Pessoa. Foram cerca de seis meses de obra para instalar 800 HP em sistema TVR Trane, distribuídos em sete pavimentos de 1.000 m² cada.

Em cada pavimento, duas evaporadoras dutadas de 50 HP atendem a carga de 100 HP. Completam o sistema cerca de 30 evaporadoras cassete e hi-wall, de 2 a 6 HP.

Execução com o mesmo padrão técnico

Aplicamos as mesmas boas práticas de todas as nossas obras: pressurização com nitrogênio, brasagem com passagem de nitrogênio, vácuo abaixo de 500 mícrons e carga adicional de fluido conforme o projeto.

VALIDAÇÃO DO FABRICANTE

Startup com a Trane

Na primeira etapa, o engenheiro de campo e aplicação da Trane, Gerson Lima, veio de São Paulo a João Pessoa para realizar o startup junto com a equipe da RefClim, com a presença de Ycaro Lima.

Na segunda etapa, com a confiança conquistada, o startup foi conduzido pela nossa equipe e confirmado com a Trane por videochamada.

Da cobertura ao último pavimento

Clique nas fotos para ampliar.

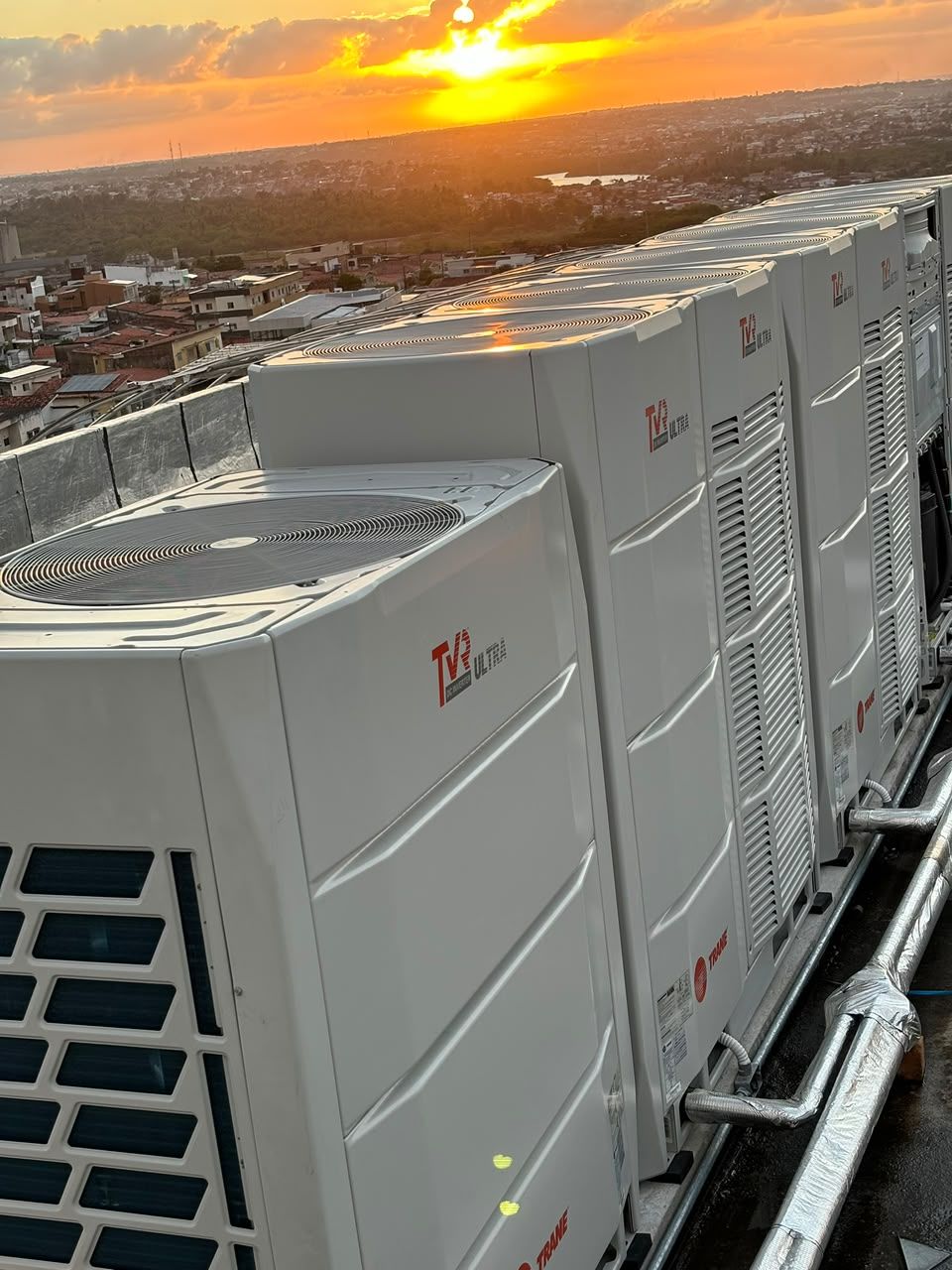

Condensadoras TVR Trane na cobertura ao pôr do sol – obra da RefClim em João Pessoa — Condensadoras TVR Trane ao pôr do sol

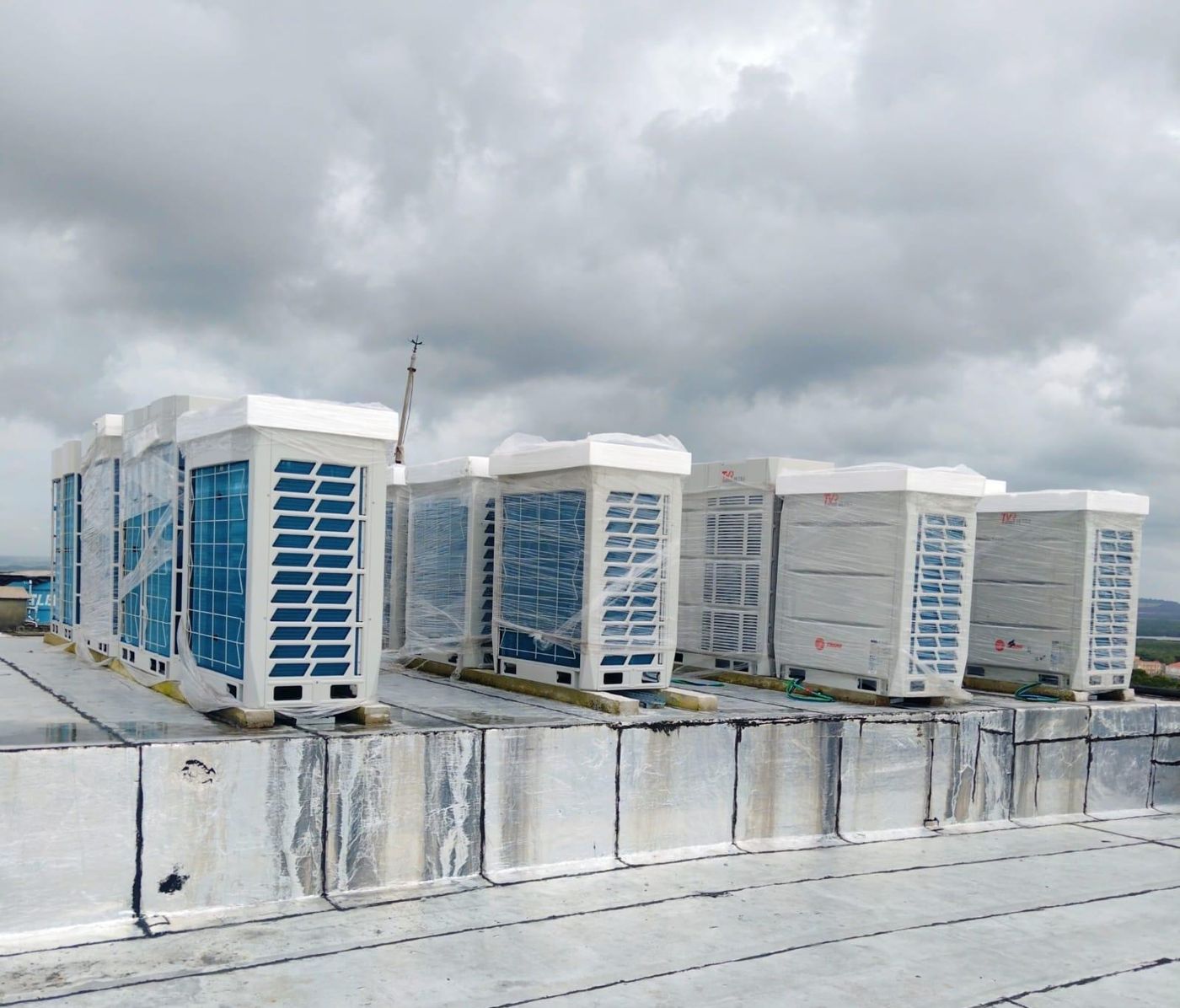

Fileira de condensadoras TVR Trane instaladas na cobertura — Condensadoras instaladas na cobertura

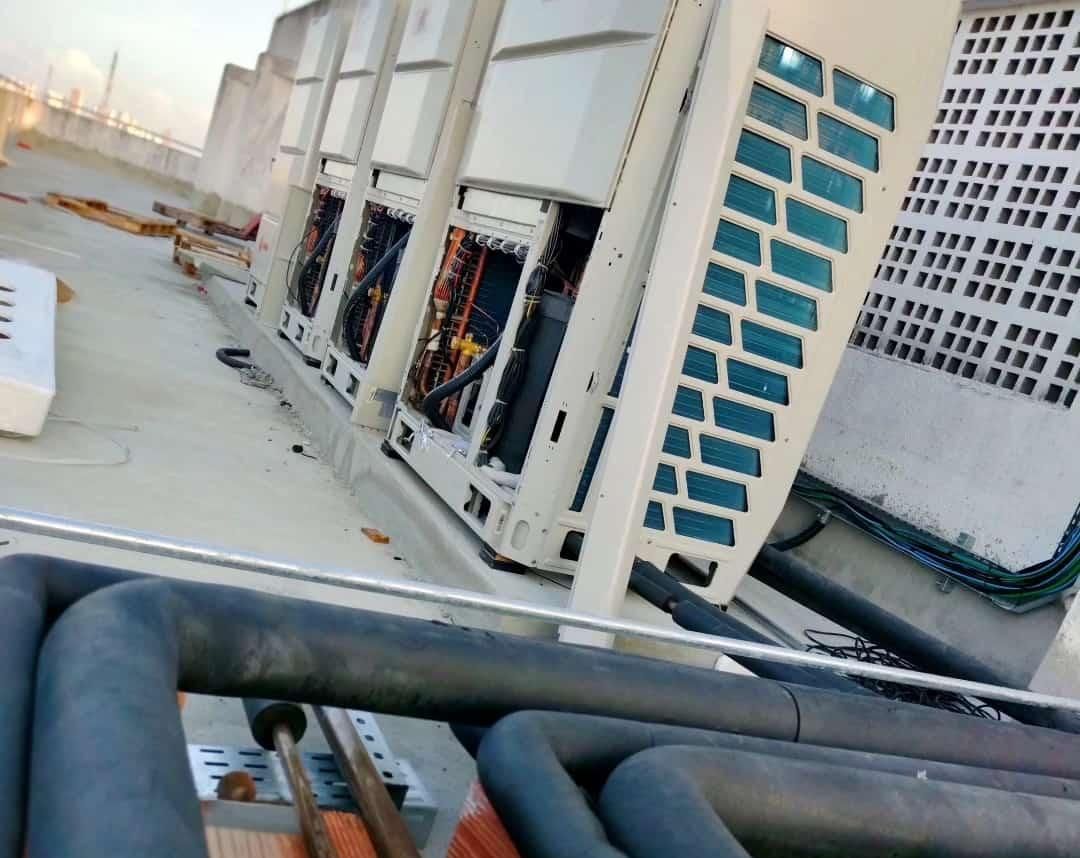

Tubulação frigorífica isolada na saída das condensadoras TVR Trane — Tubulação isolada nas condensadoras

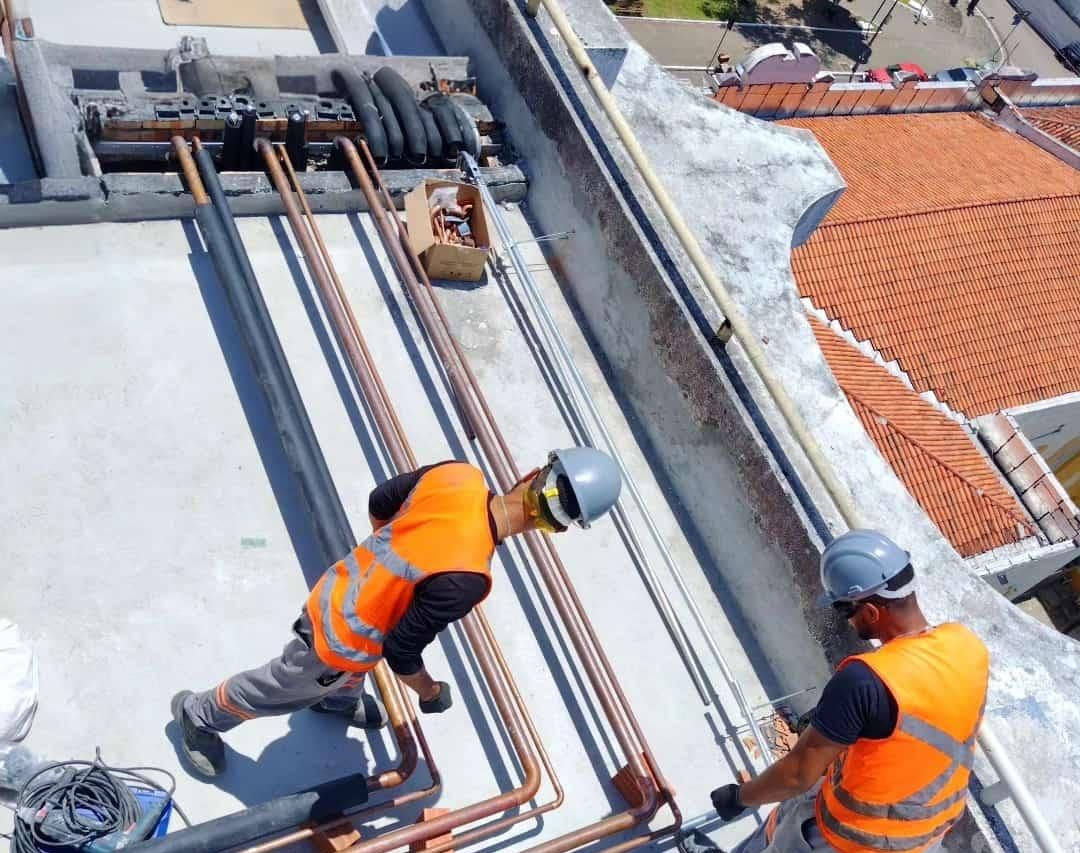

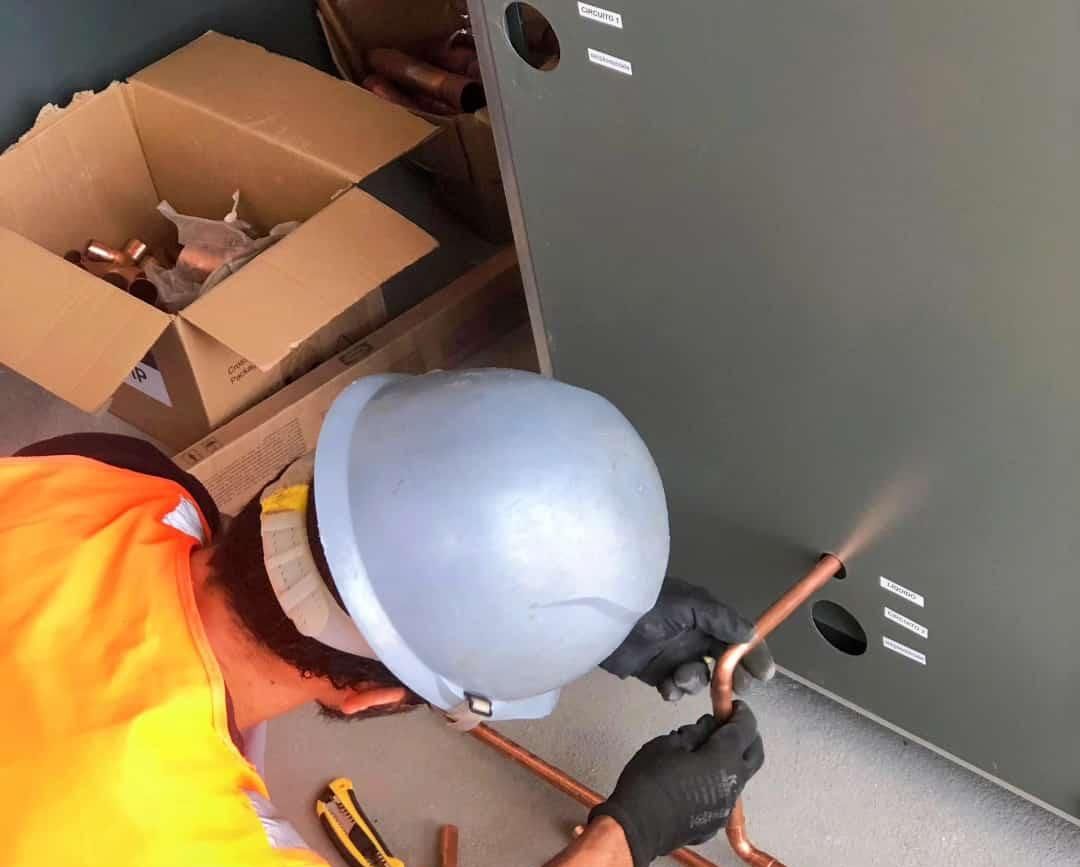

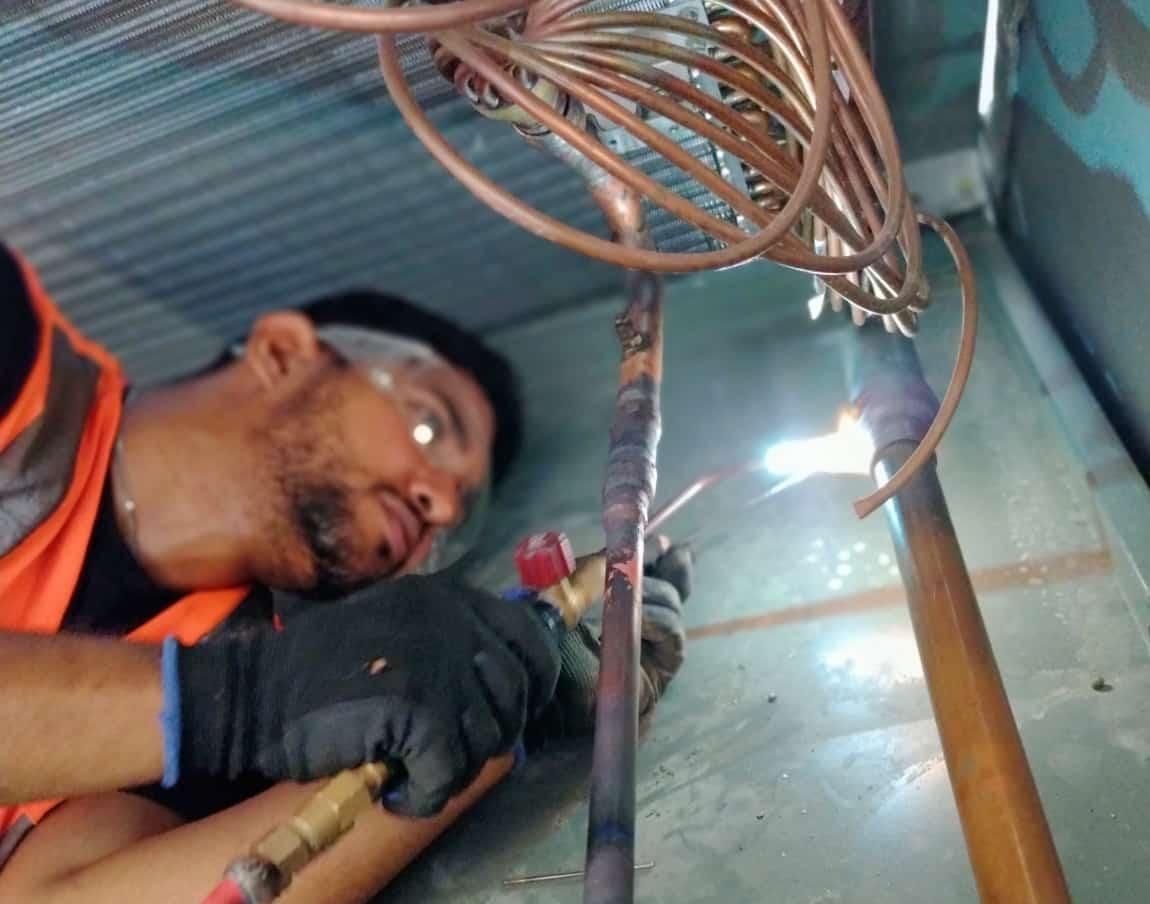

Técnico da RefClim fazendo brasagem na tubulação de cobre — Brasagem da tubulação de cobre

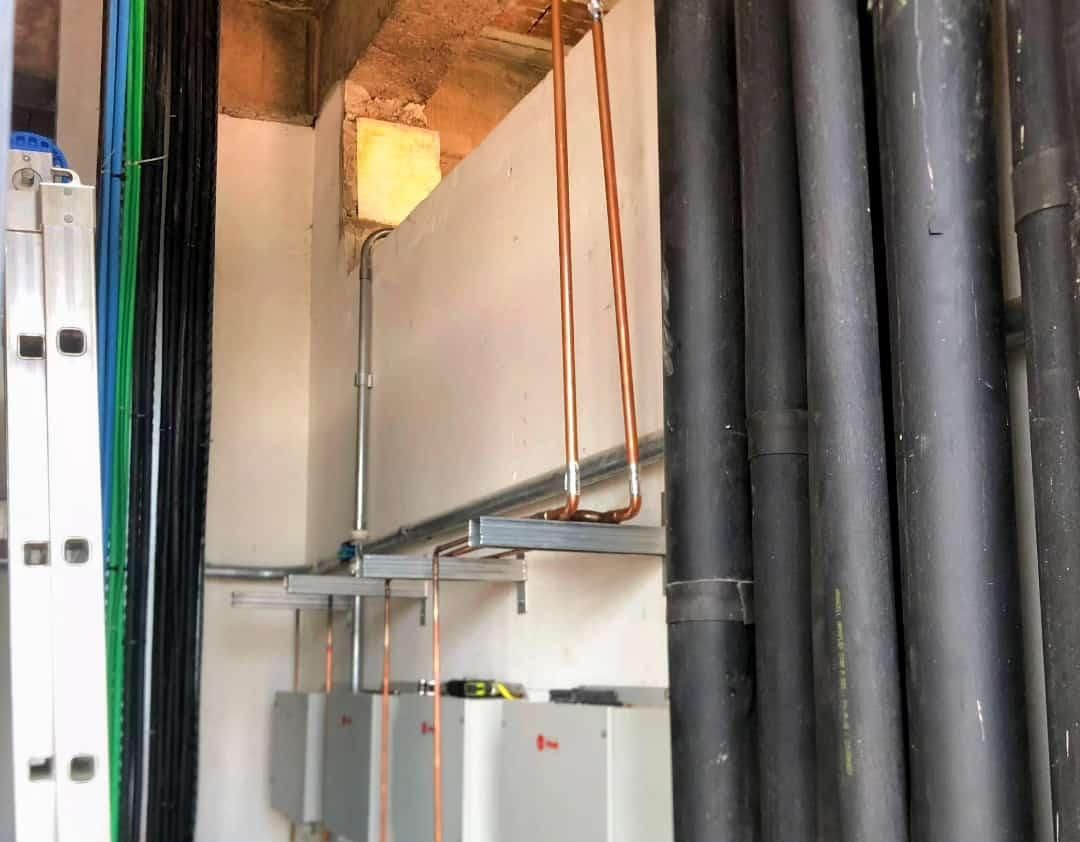

Prumada frigorífica e caixas de derivação em shaft técnico — Prumada e derivações no shaft técnico

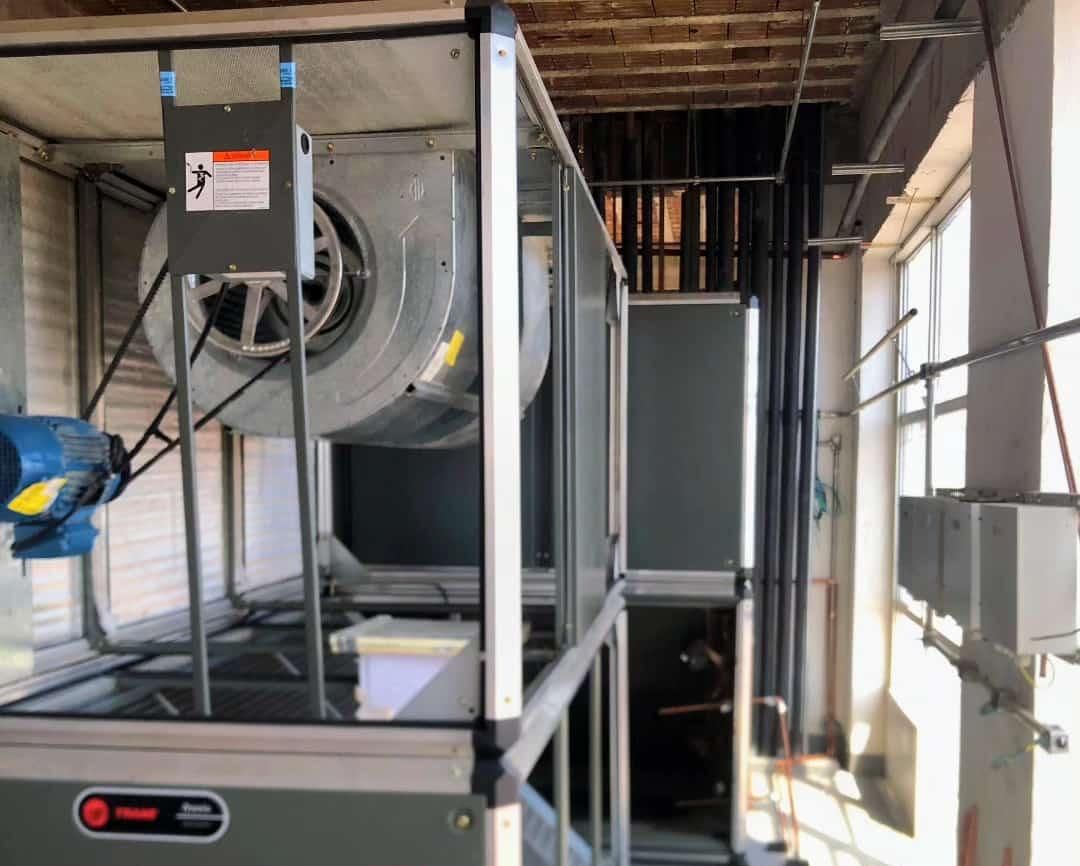

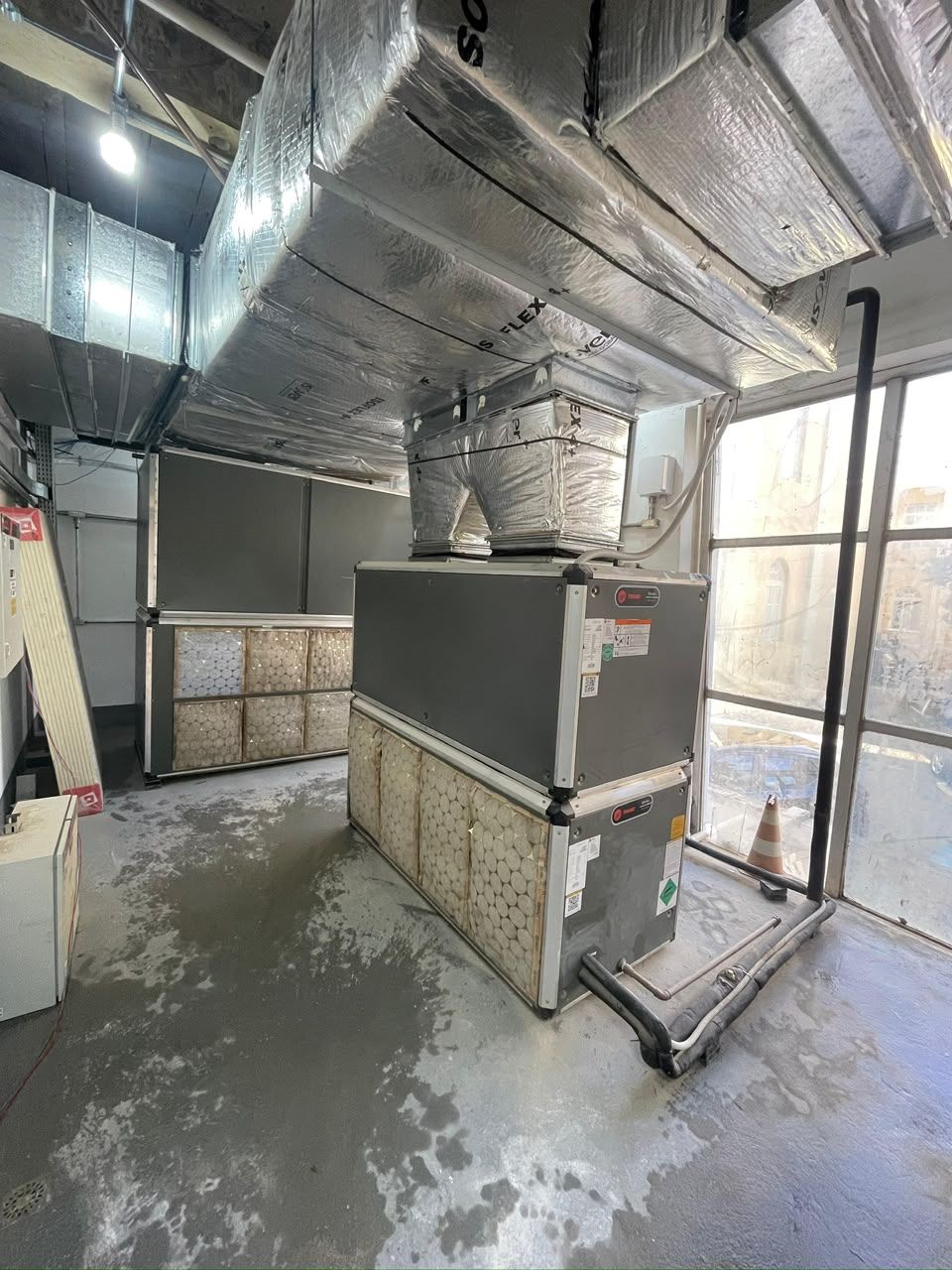

Evaporadoras dutadas Trane na casa de máquinas do pavimento — Evaporadoras dutadas na casa de máquinas

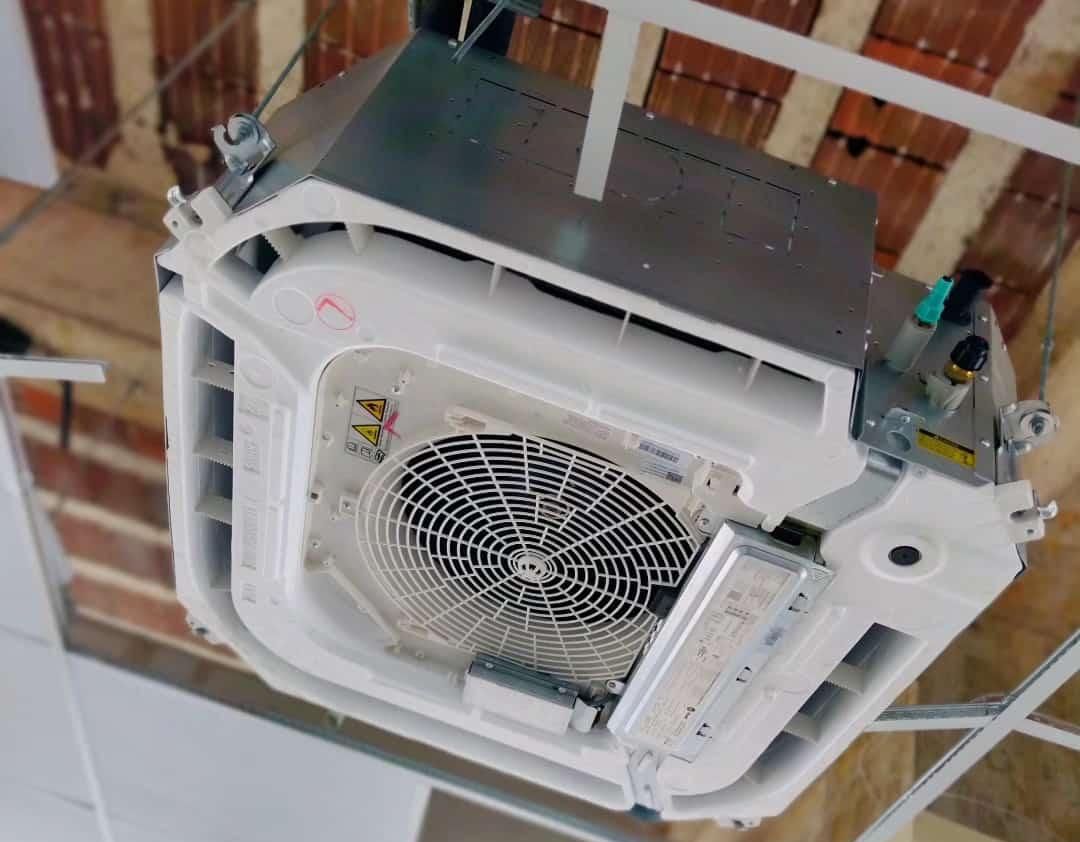

Evaporadora cassete do sistema TVR Trane instalada no forro — Evaporadora cassete

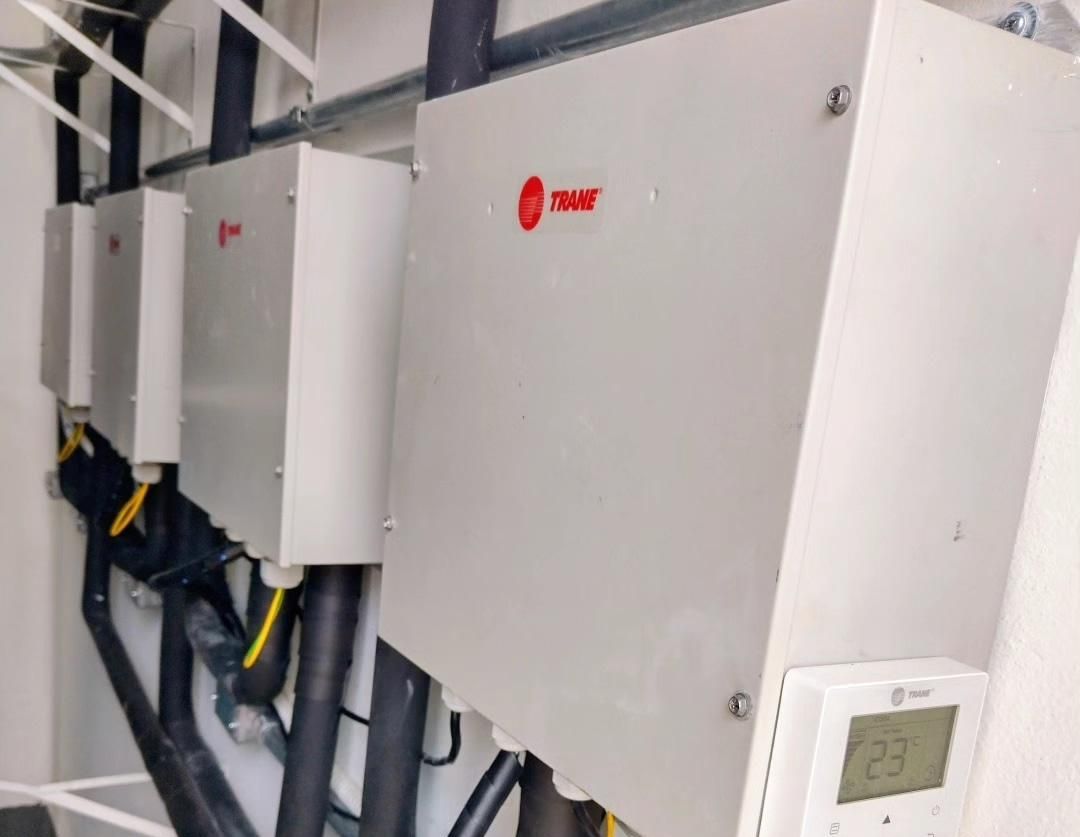

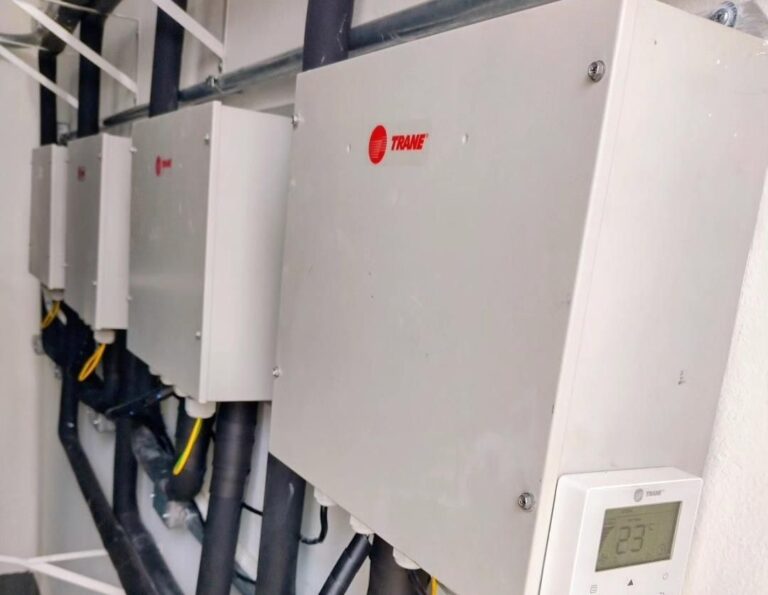

Evaporadoras Trane e controle de parede instalados — Evaporadoras e controle de parede Trane

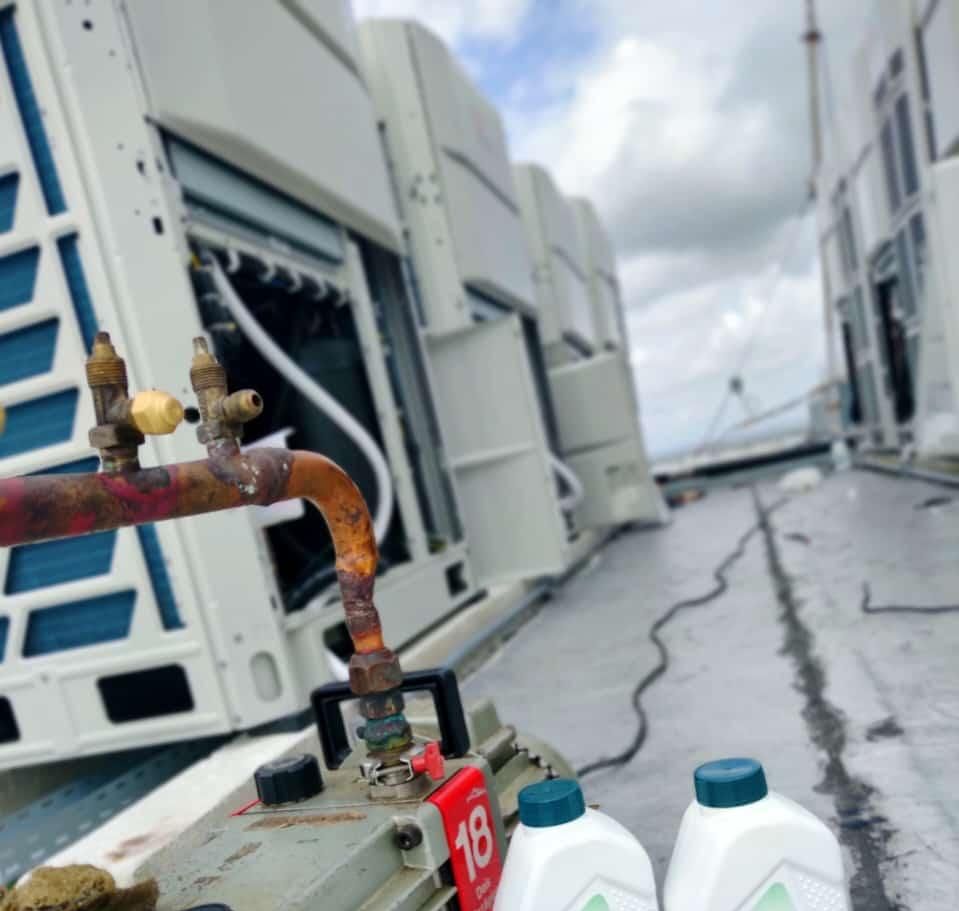

Vácuo do sistema TVR Trane com bomba de vácuo na cobertura — Vácuo do sistema com bomba de vácuo

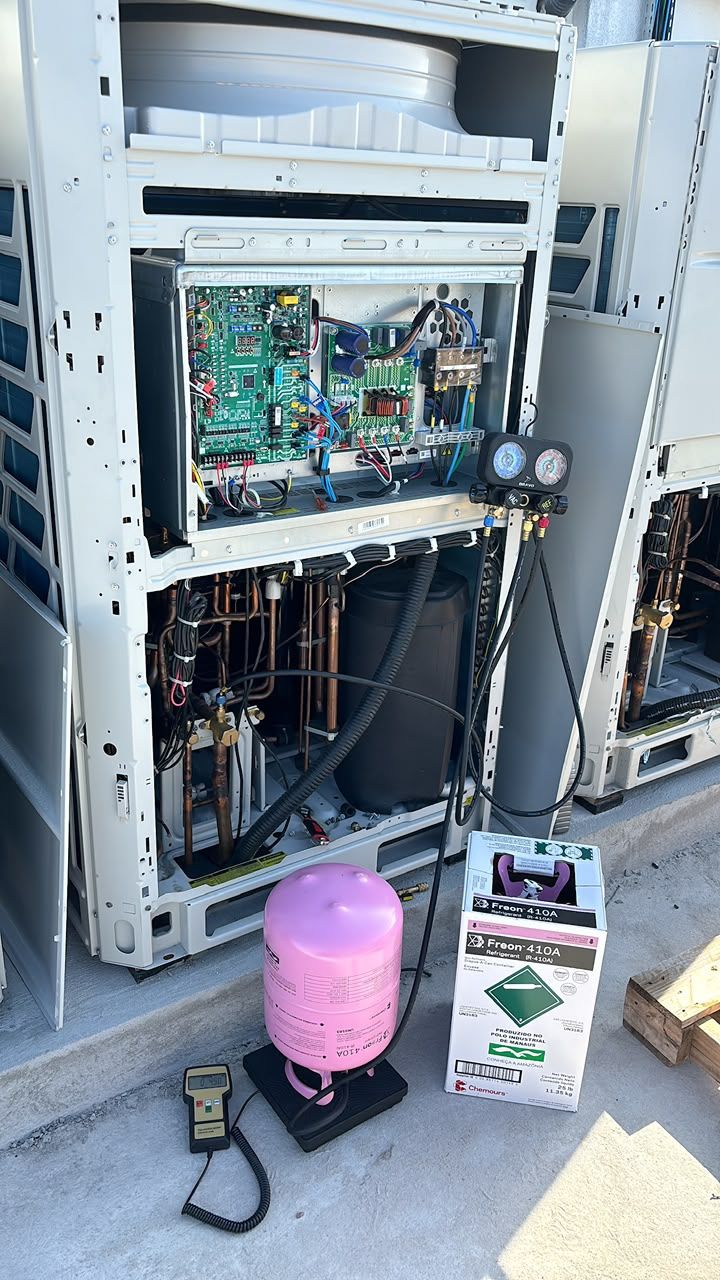

Startup do sistema TVR Trane com manifold e carga de fluido refrigerante — Startup com manifold e carga de fluido

Ycaro Lima, da RefClim, na cobertura ao fim da obra do Tribunal de Justiça da Paraíba — Ycaro Lima na cobertura, ao fim da obra

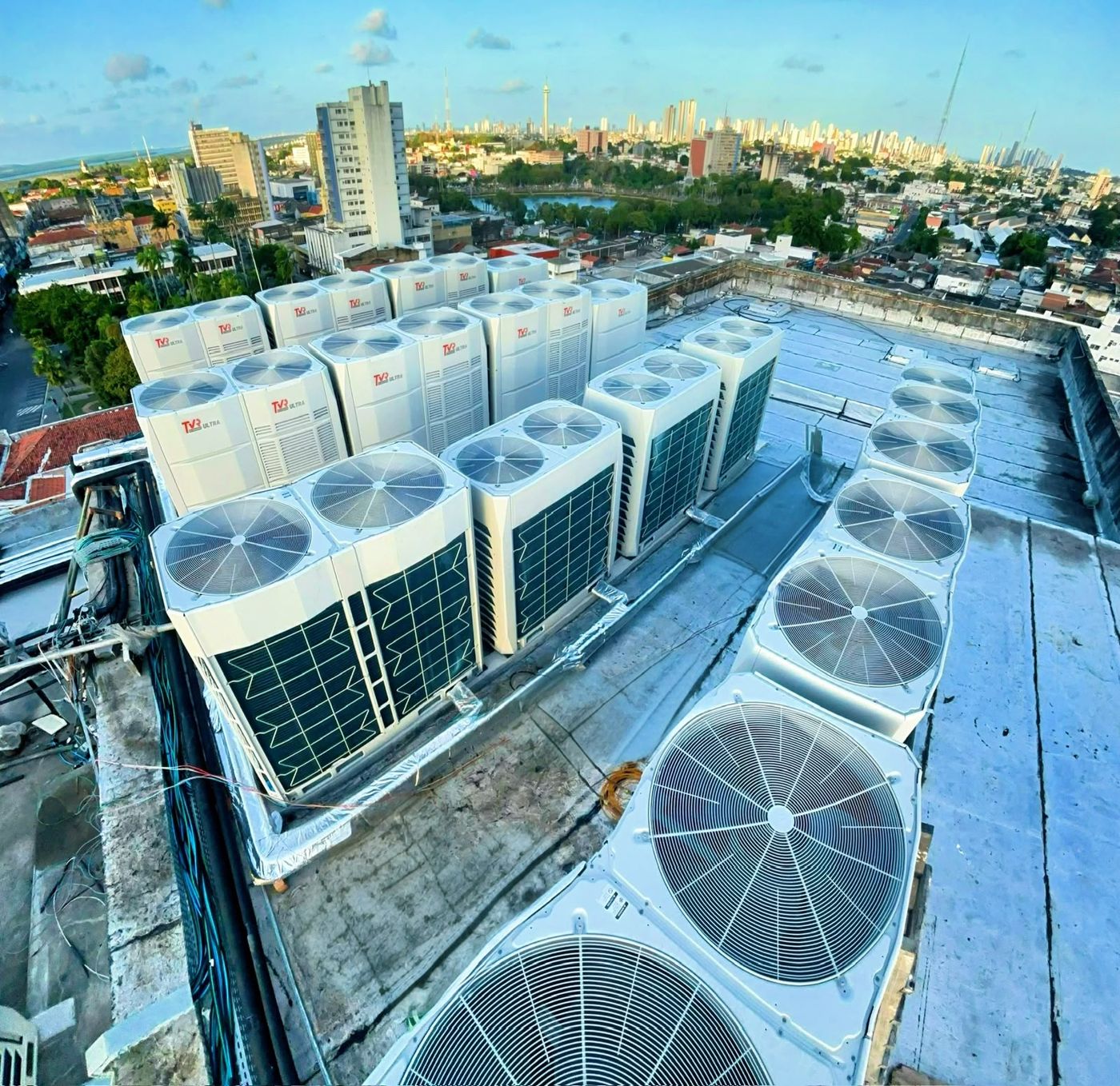

Central de condensadoras TVR Trane na cobertura do Tribunal de Justiça da Paraíba, em João Pessoa — Central de condensadoras TVR Trane na cobertura

OBRA 02 · RETROFIT VRV · SAÚDE · PERNAMBUCO

Centro Diagnóstico Lucilo Ávila

Unidade The Garden Open Mall – Piedade, Jaboatão dos Guararapes (PE)

84 HP

capacidade instalada em VRV Daikin

2 etapas

30 HP + 54 HP de condensadoras

45 dias

do início à entrega, com a clínica em funcionamento

< 500 µ

vácuo estabilizado, medido com vacuômetro

O ponto de partida

A RefClim chegou à clínica para resolver as falhas recorrentes do sistema VRV antigo. Em uma das unidades, nosso diagnóstico identificou com rapidez e precisão a queima do compressor.

Diante do histórico de problemas, o cliente preferiu não trocar apenas o componente e decidiu substituir as unidades condensadoras por completo, mudando também o local de instalação. Elaboramos a proposta a pedido do cliente, e ela foi aprovada.

Como executamos

Etapa 1 · Retrofit de 30 HP

Substituição e relocação das condensadoras, com nova tubulação frigorífica, isolamento térmico, cabeamento elétrico e demais adequações.

Etapa 2 · Mais 54 HP em nova área técnica

A clínica decidiu trocar todas as demais condensadoras por equipamentos novos, instalados em uma nova área técnica. Executamos tubulação nova, isolamento térmico, cabeamento elétrico e cabo de comunicação.

Boas práticas em cada etapa

Pressurização com nitrogênio – teste de estanqueidade de toda a rede frigorífica
Brasagem com passagem de nitrogênio – evita a oxidação interna da tubulação
Vácuo abaixo de 500 mícrons – estabilizado e medido com vacuômetro conectado e bomba de vácuo nova
Startup com o fabricante – o engenheiro da Daikin valida a instalação em campo antes de ligar os equipamentos
Carga adicional de fluido – calculada de acordo com o projeto
Projeto As Built – documentação entregue ao cliente com a nova posição de equipamentos e tubulações

O maior desafio: o prazo

Com exames agendados todos os dias, a clínica não podia parar. Alguns setores só podiam receber a equipe à noite, e cada etapa precisava ser entregue rápido. Planejamos a obra em torno da rotina do cliente e concluímos os 84 HP em 45 dias, sem abrir mão das boas práticas.

VALIDAÇÃO DO FABRICANTE

Obra validada pela Daikin

Na entrega, o engenheiro de aplicação da Daikin esteve na obra para o startup e validou toda a instalação feita pela RefClim. Só depois dessa validação os equipamentos foram ligados e receberam a carga adicional de fluido prevista em projeto.

Do antes à entrega

Clique nas fotos para ampliar.

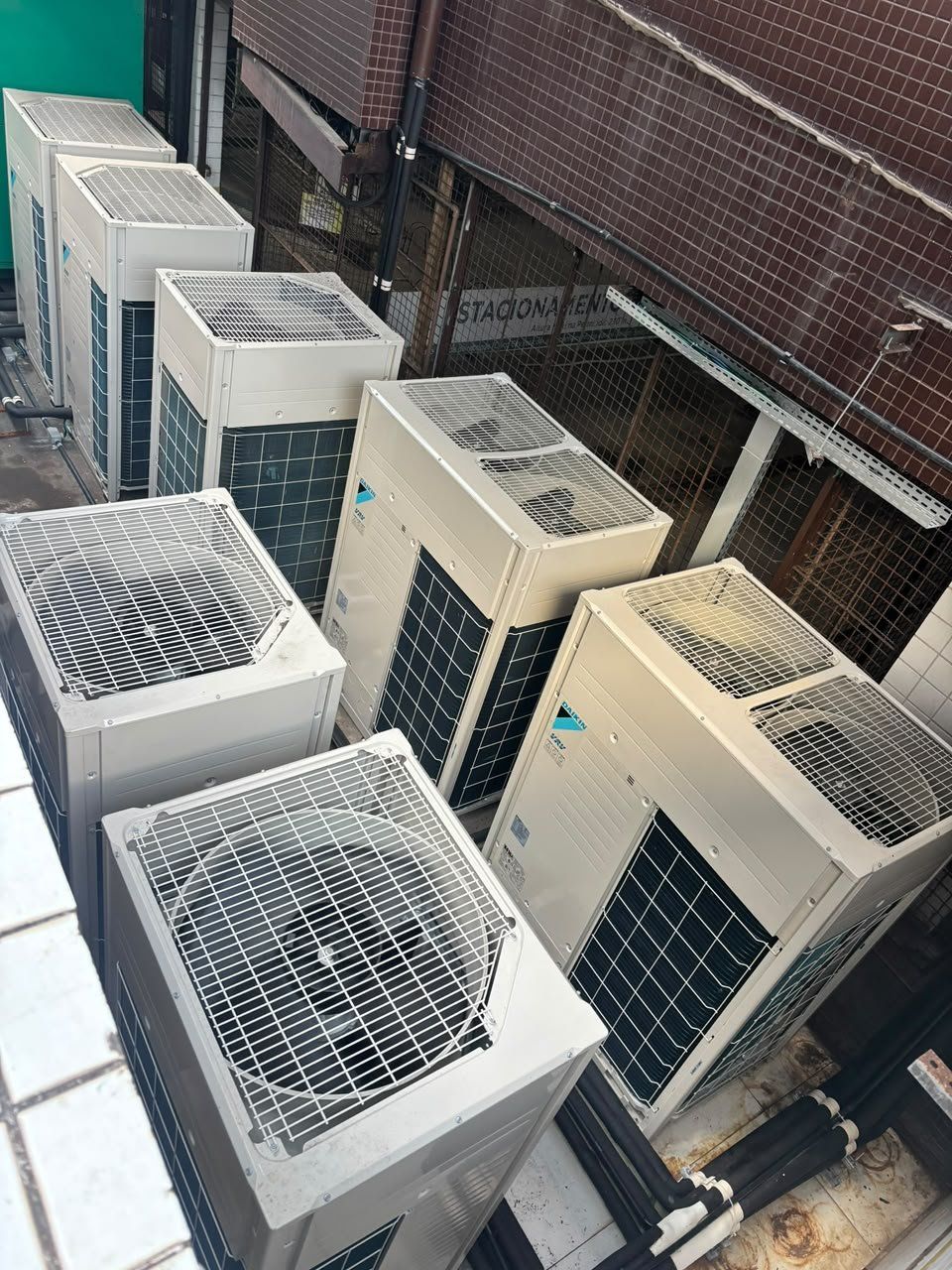

Equipamentos antigos de ar-condicionado antes da substituição por VRV Daikin — Antes: equipamentos antigos que foram substituídos

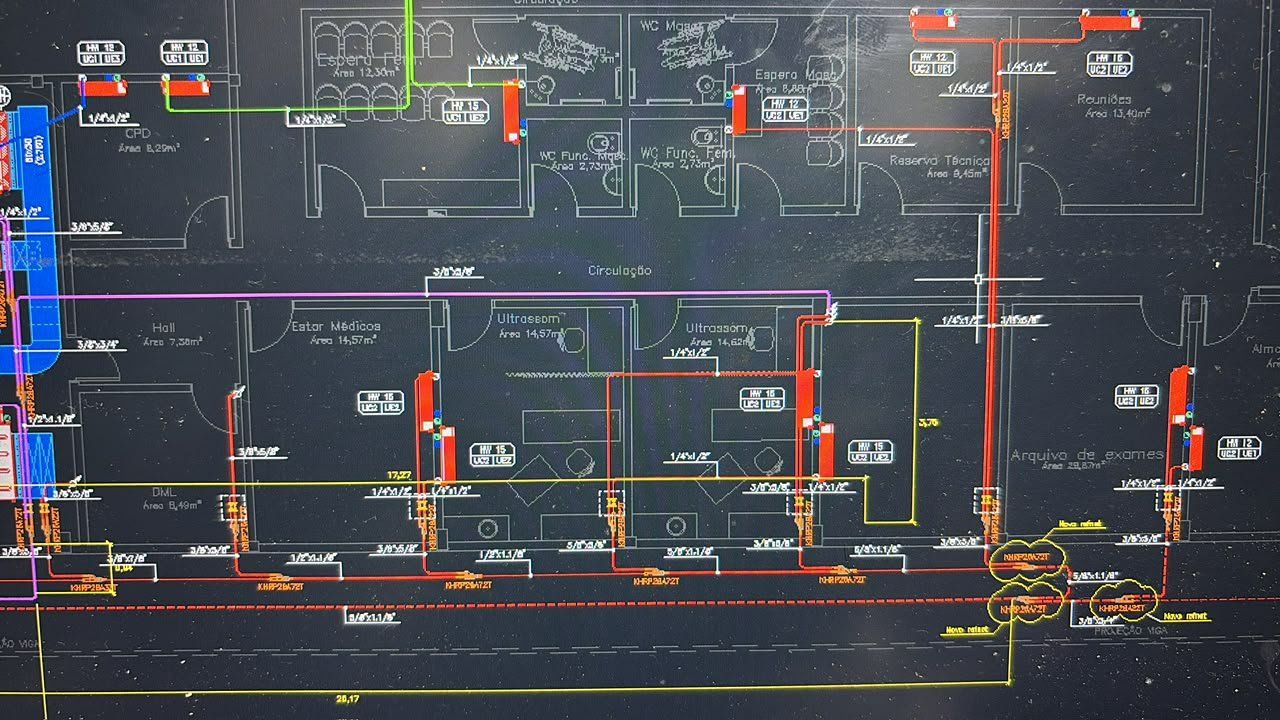

Planta do projeto do sistema VRV com traçado de tubulação — Projeto: traçado da rede frigorífica do VRV

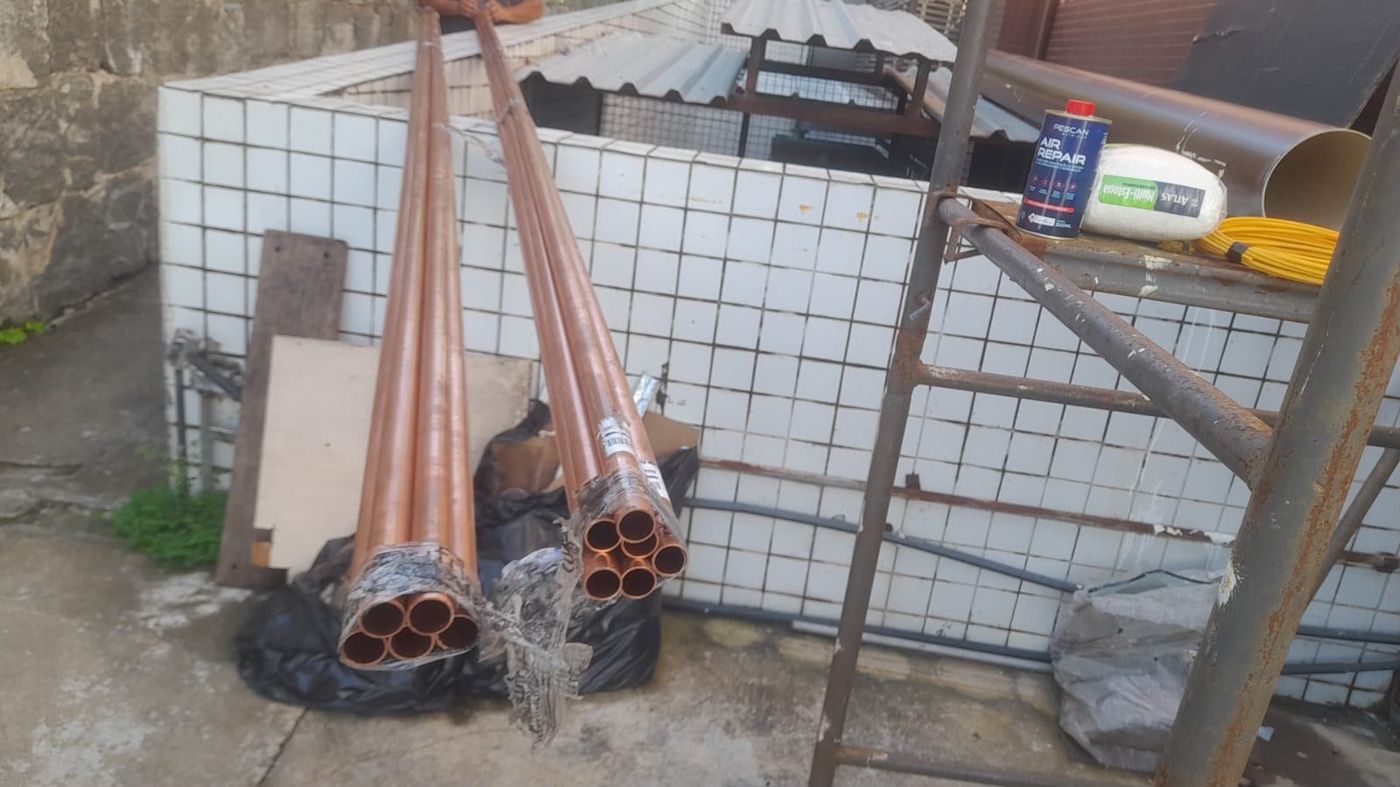

Tubos de cobre para a rede frigorífica do sistema VRV — Tubos de cobre para a rede frigorífica

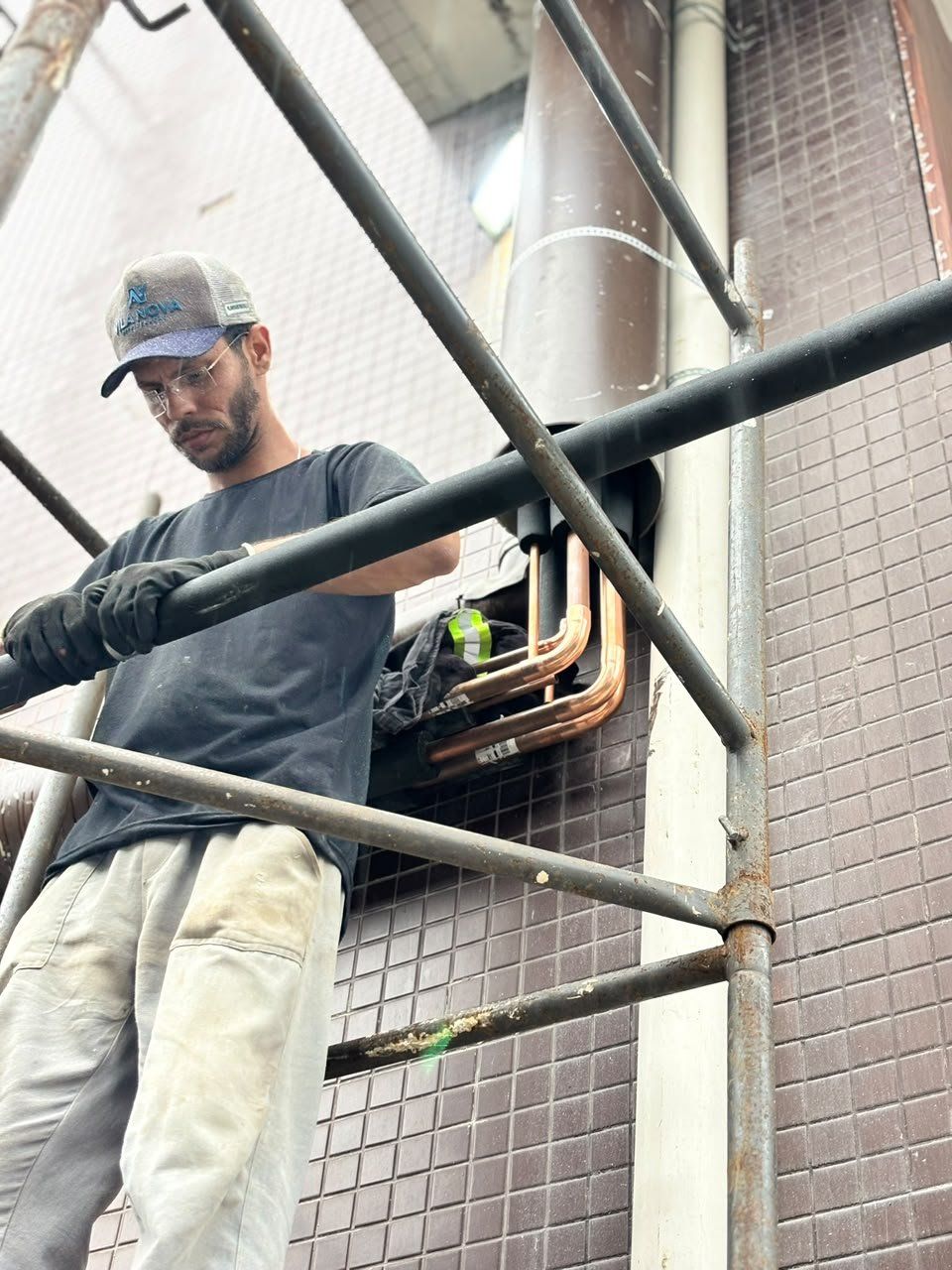

Técnico da REFCLIM montando tubulação frigorífica em andaime na fachada — Montagem da tubulação na fachada

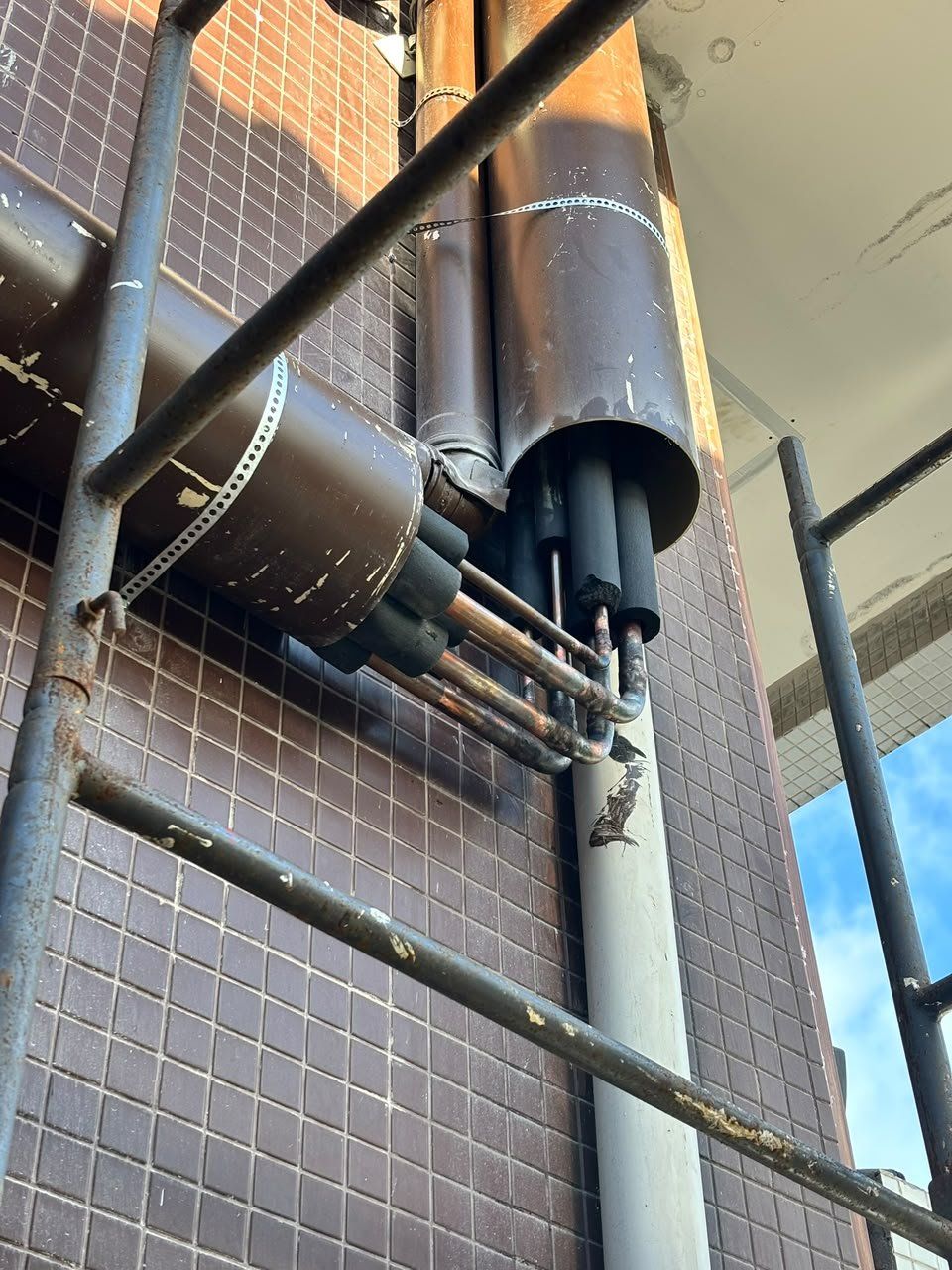

Prumada de tubulação frigorífica isolada na fachada — Prumada frigorífica isolada

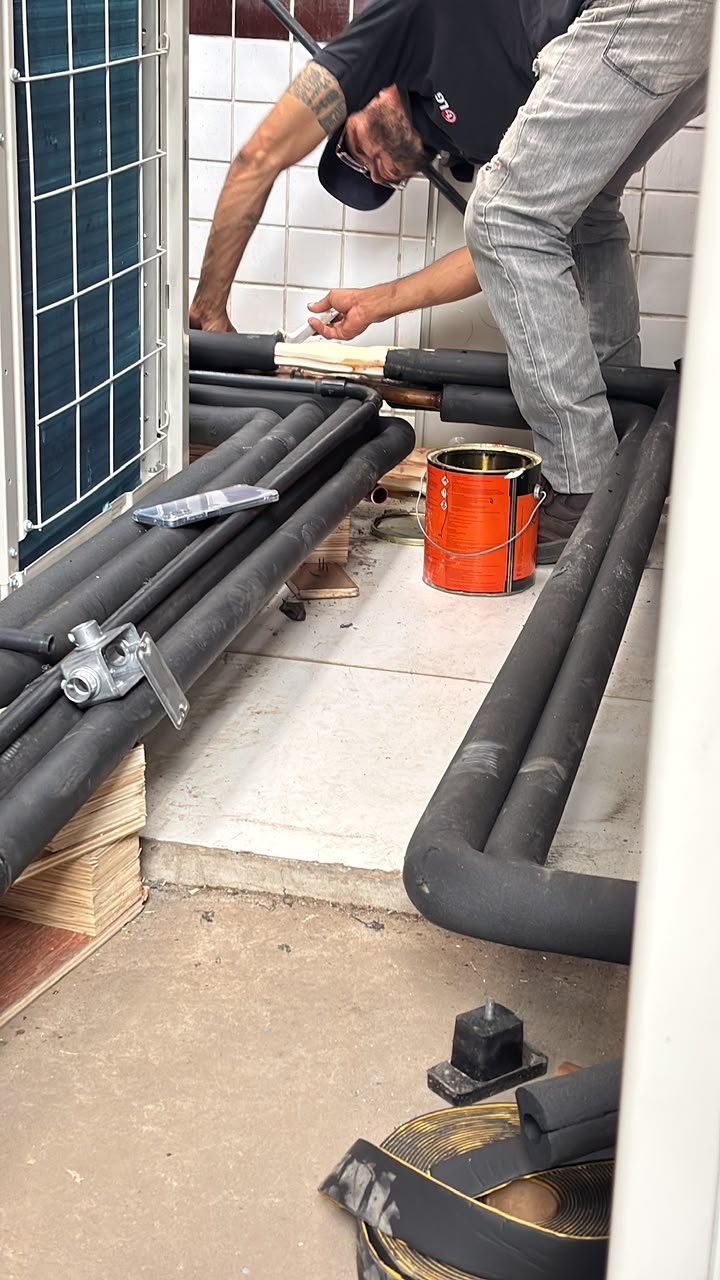

Técnico aplicando isolamento térmico na tubulação do VRV — Isolamento térmico da tubulação

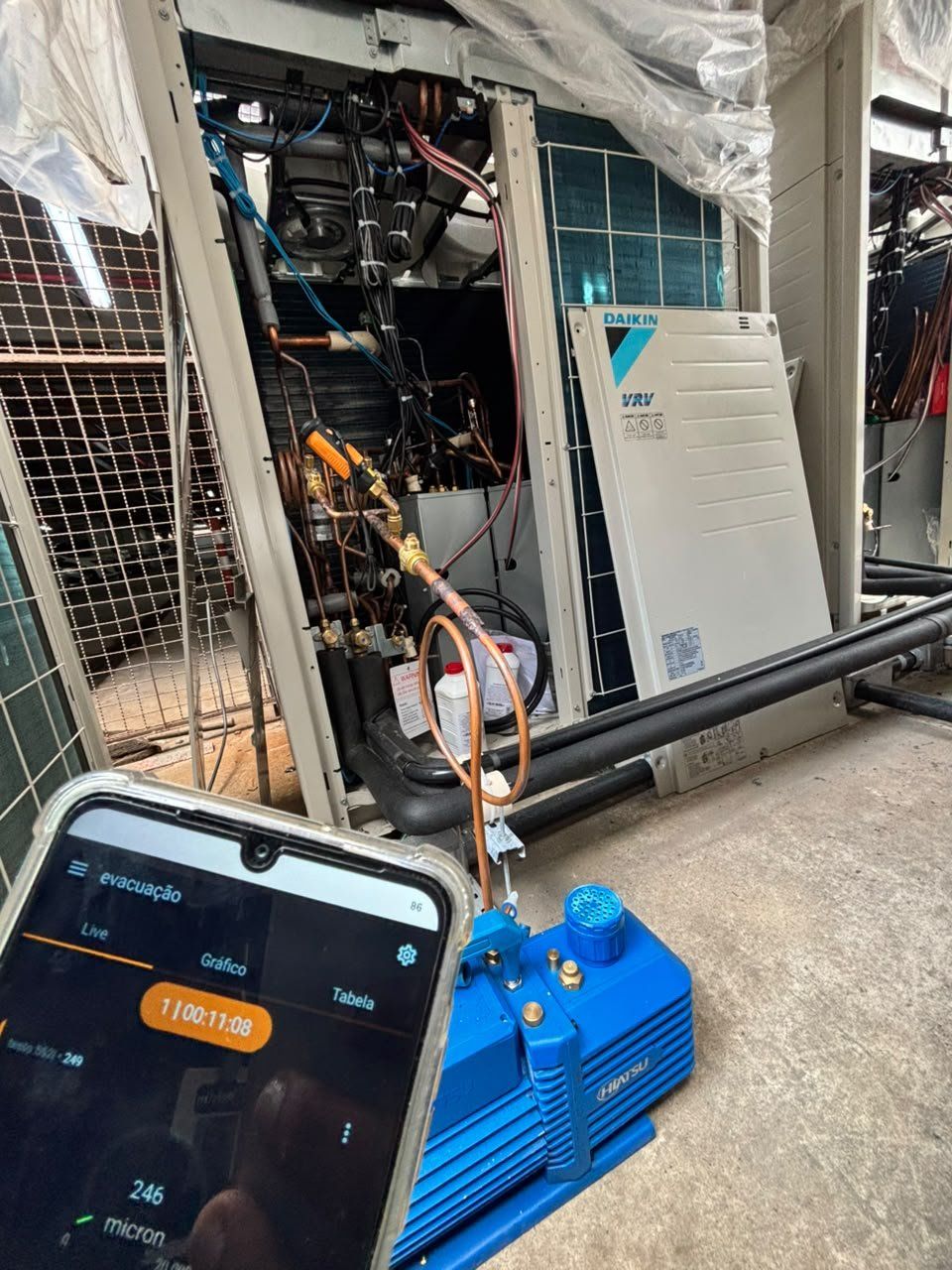

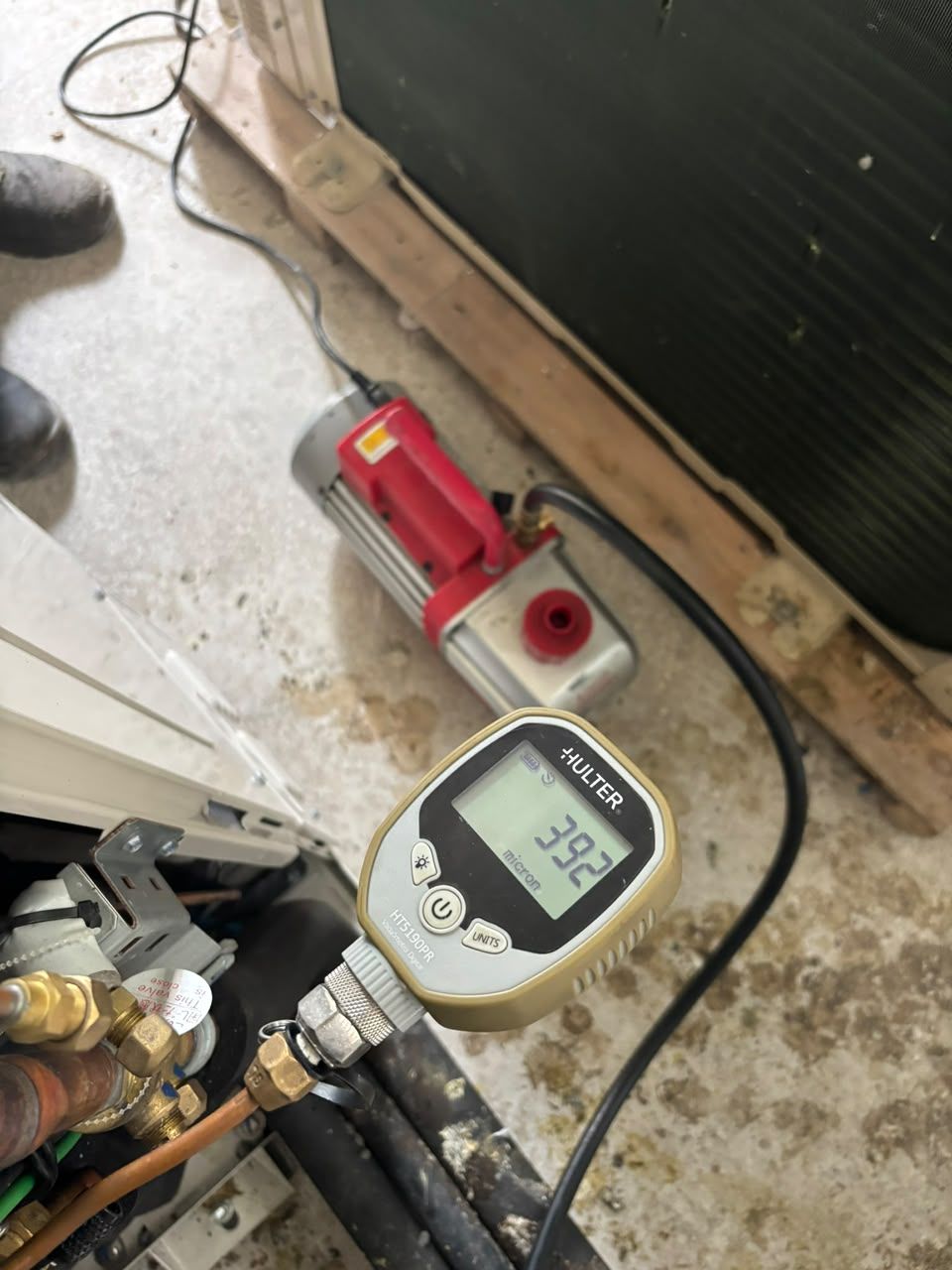

Vácuo do sistema VRV medido com vacuômetro digital em mícrons — Vácuo medido em mícrons com vacuômetro digital

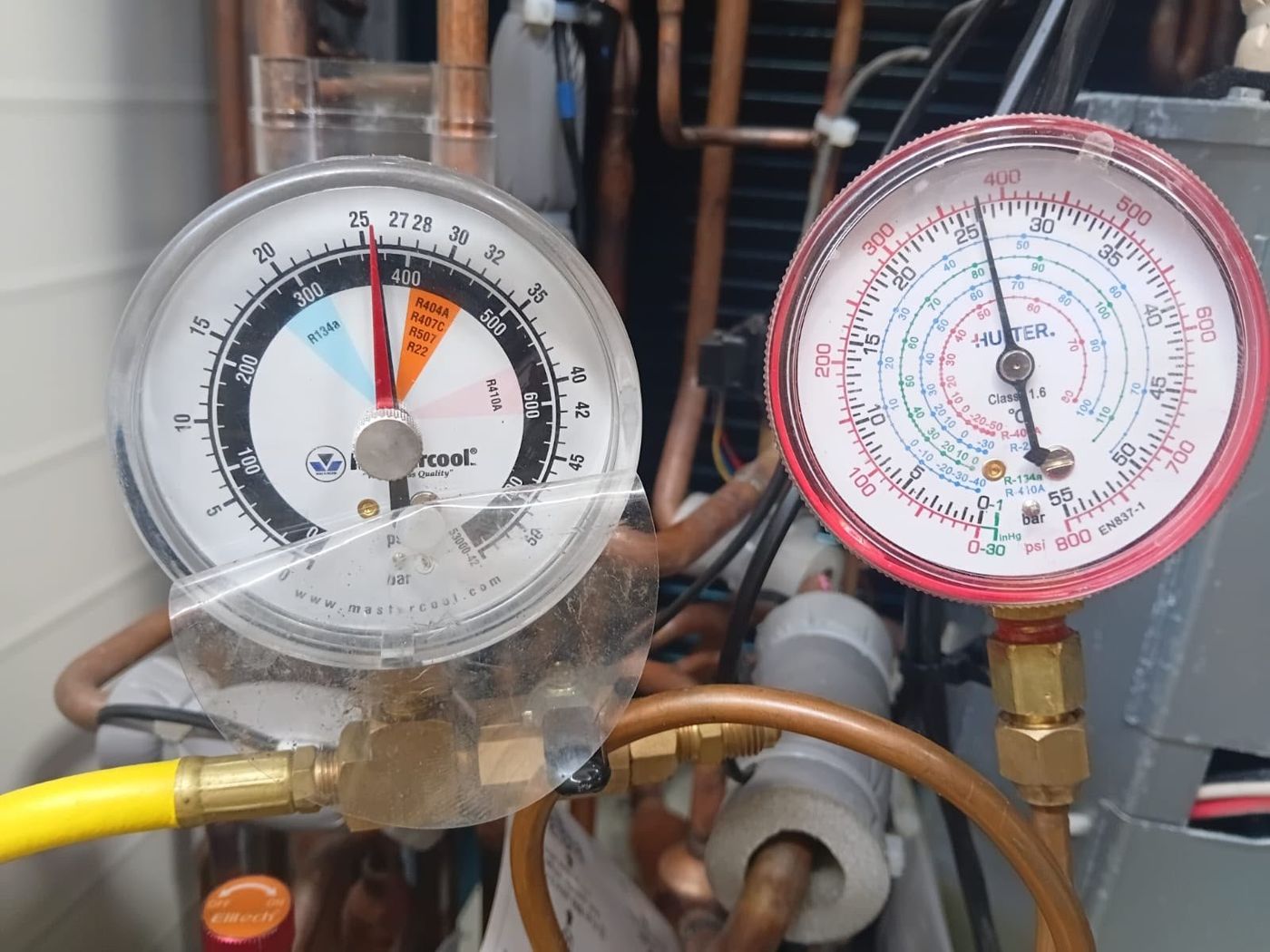

Teste de pressão com manifold no sistema VRV Daikin — Teste de estanqueidade com manifold

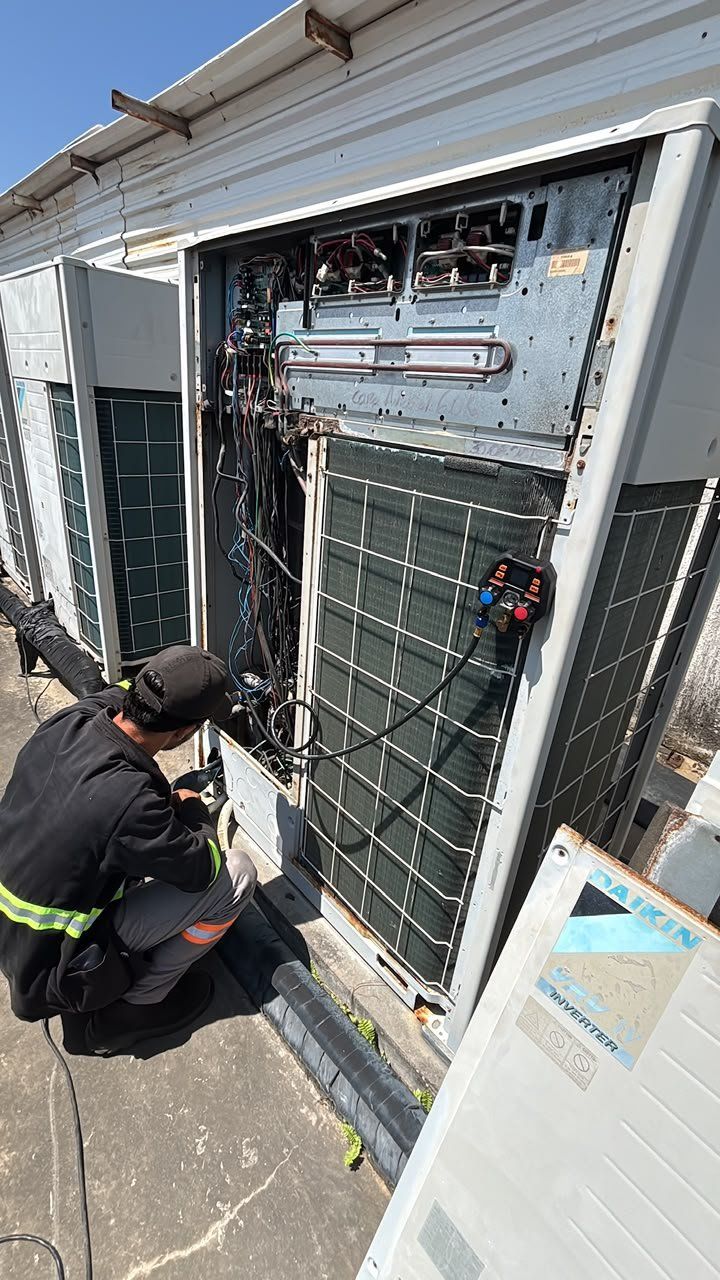

Técnico da REFCLIM no comissionamento da condensadora VRV Daikin — Comissionamento e startup das condensadoras

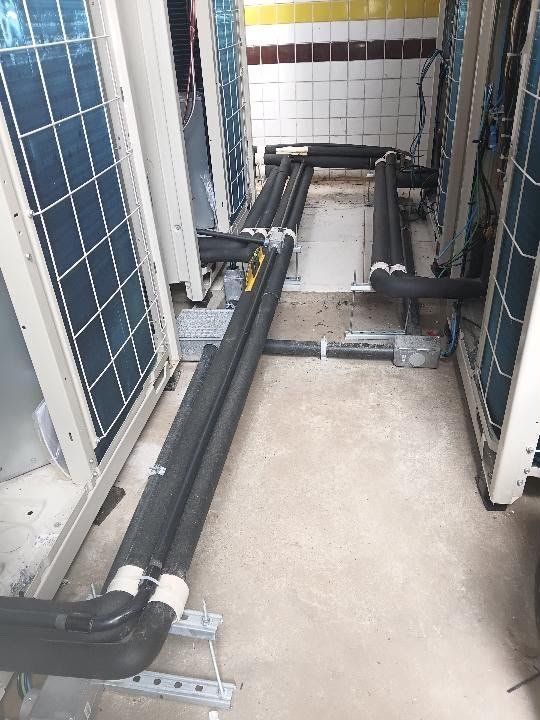

Tubulação frigorífica isolada no chão técnico das condensadoras VRV — Acabamento da tubulação no chão técnico

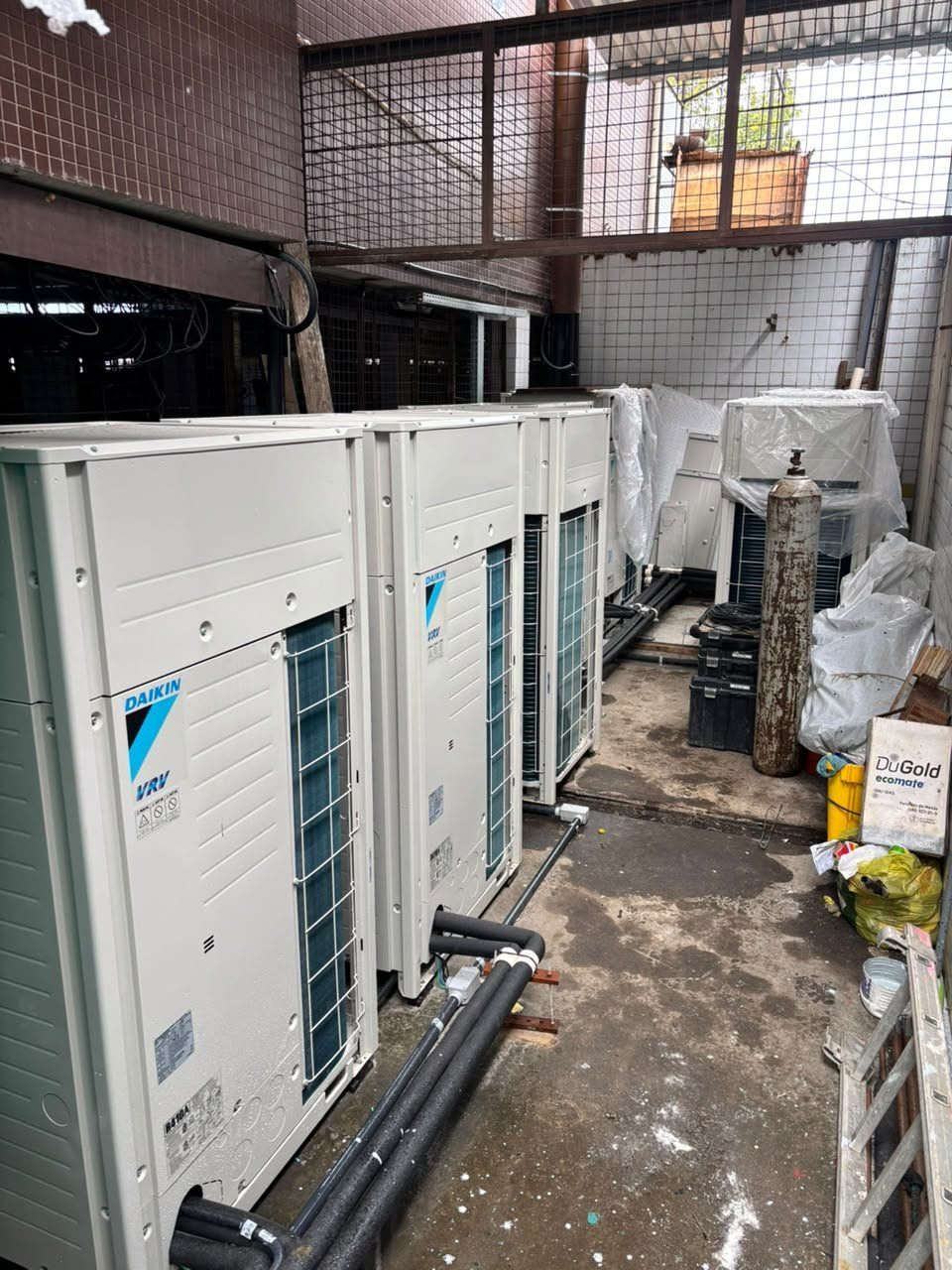

Central de condensadoras VRV Daikin concluída – Lucilo Ávila, Piedade — Central de condensadoras concluída

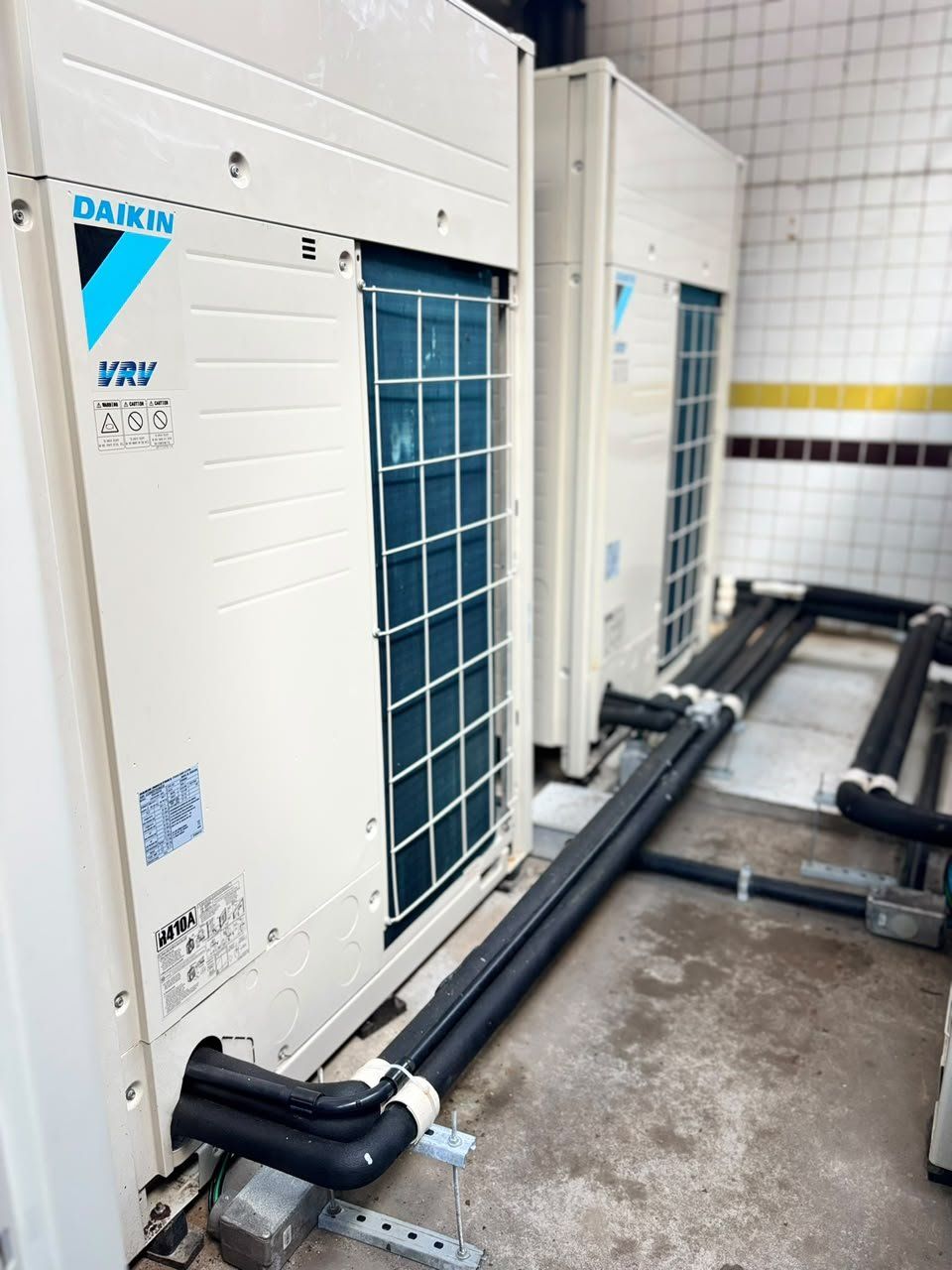

Condensadoras VRV Daikin instaladas pela REFCLIM no Centro Diagnóstico Lucilo Ávila — Condensadoras VRV Daikin instaladas, com tubulação isolada e alinhada

OBRA 03 · SAÚDE · PERNAMBUCO

Hospital Militar de Área do Recife

HMAR – Recife (PE) · Contratação direta pelo hospital

18 HP

splitão VRF Hitachi

Side Smart

nova linha VRF Hitachi, com descarga horizontal

20 dias

de obra, da instalação ao startup

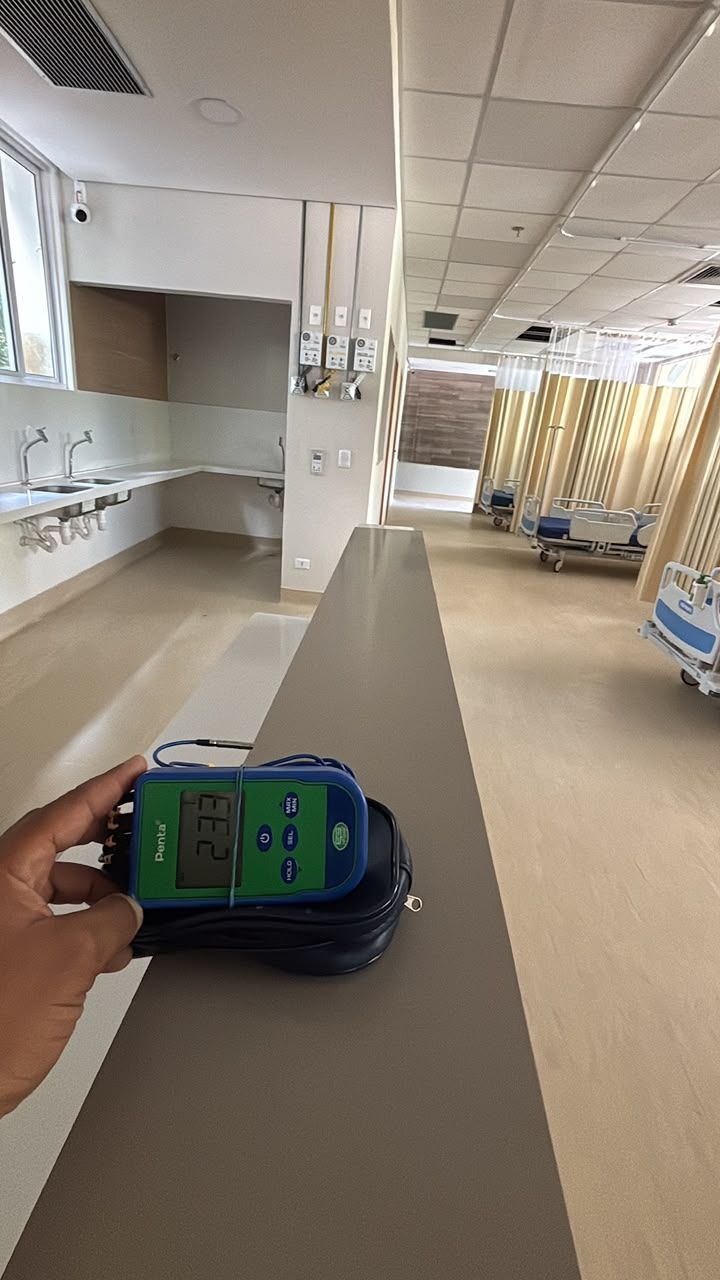

23,3 °C

medidos na enfermaria após a entrega

Climatização para a enfermaria

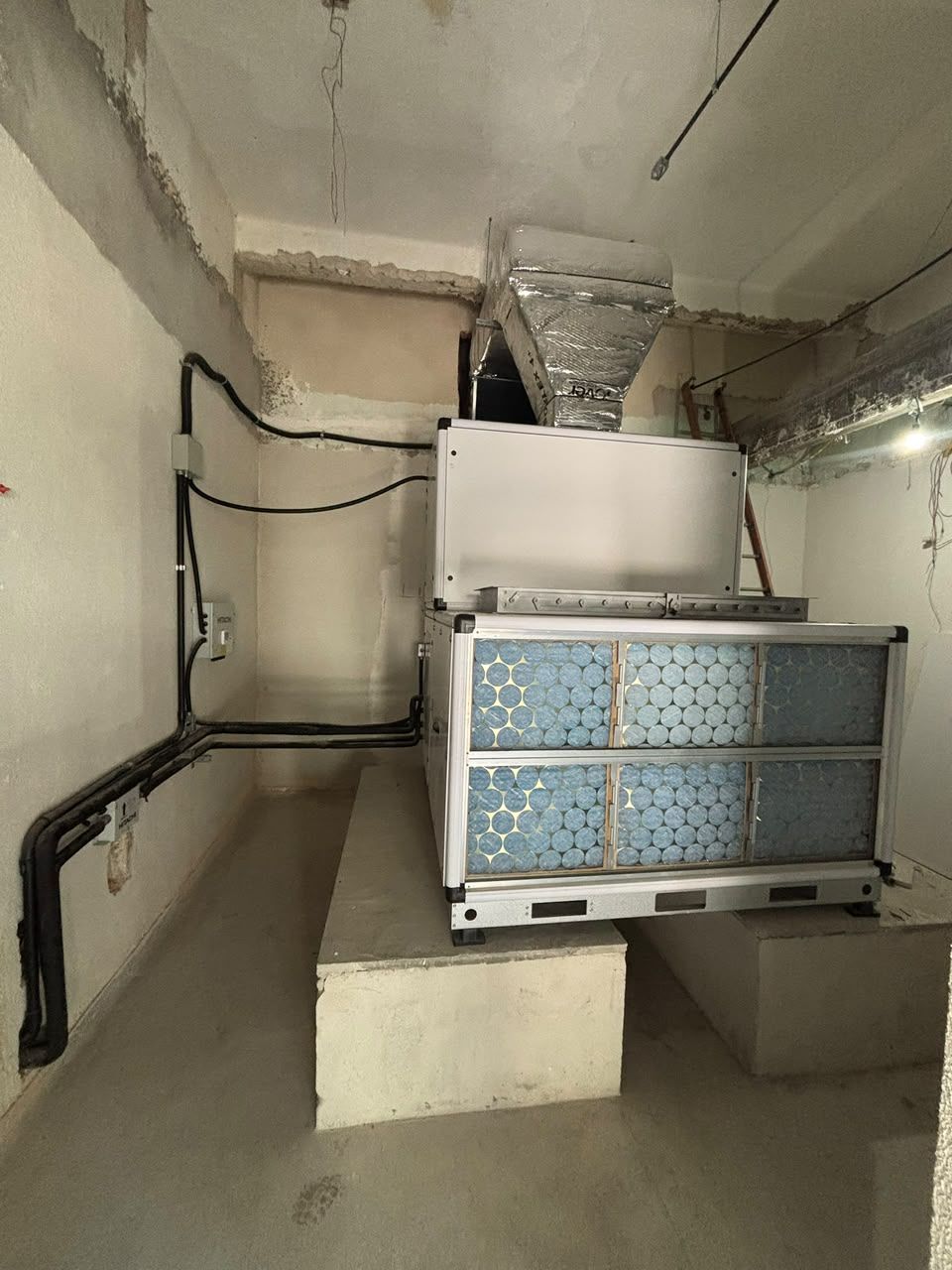

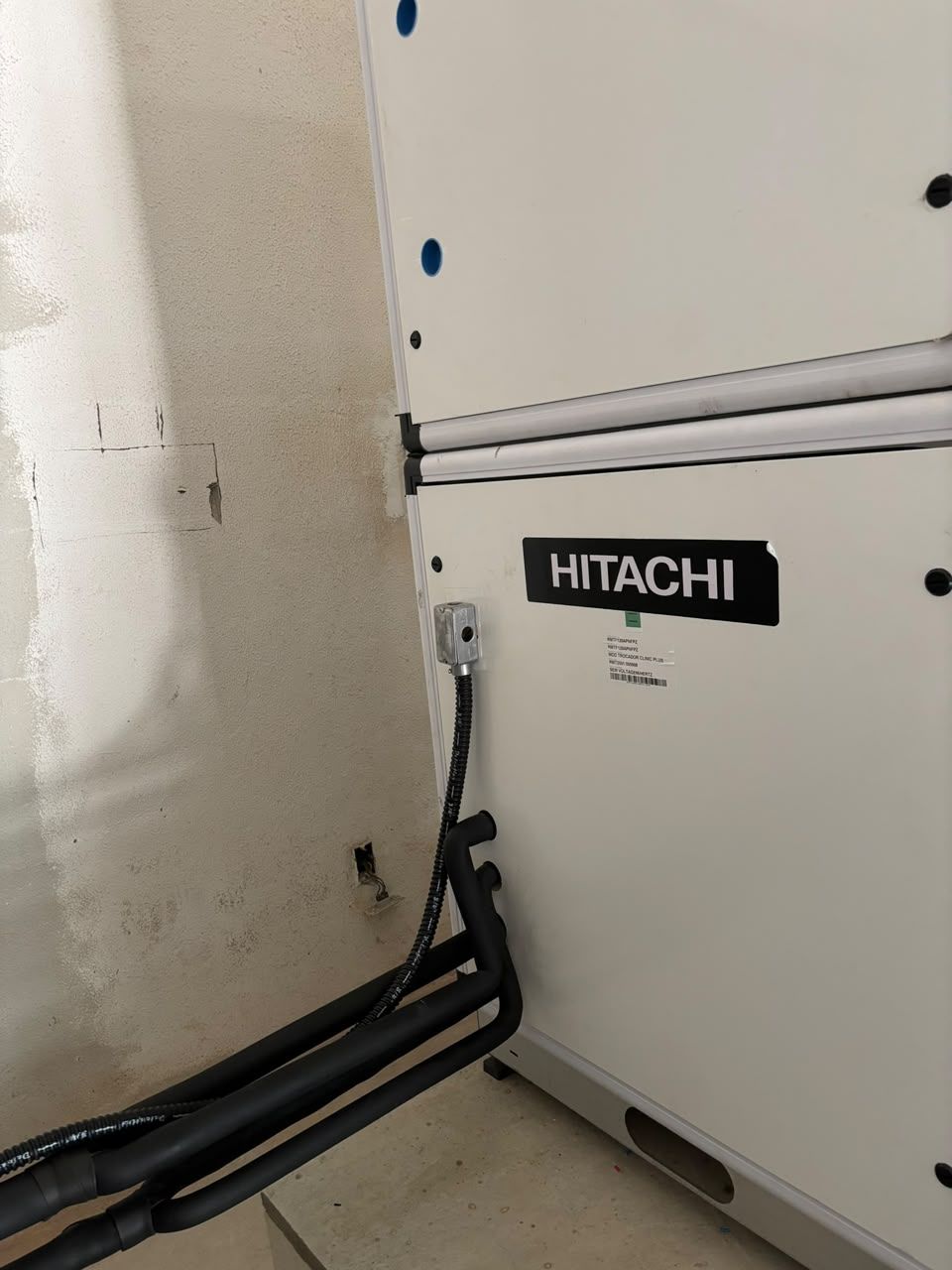

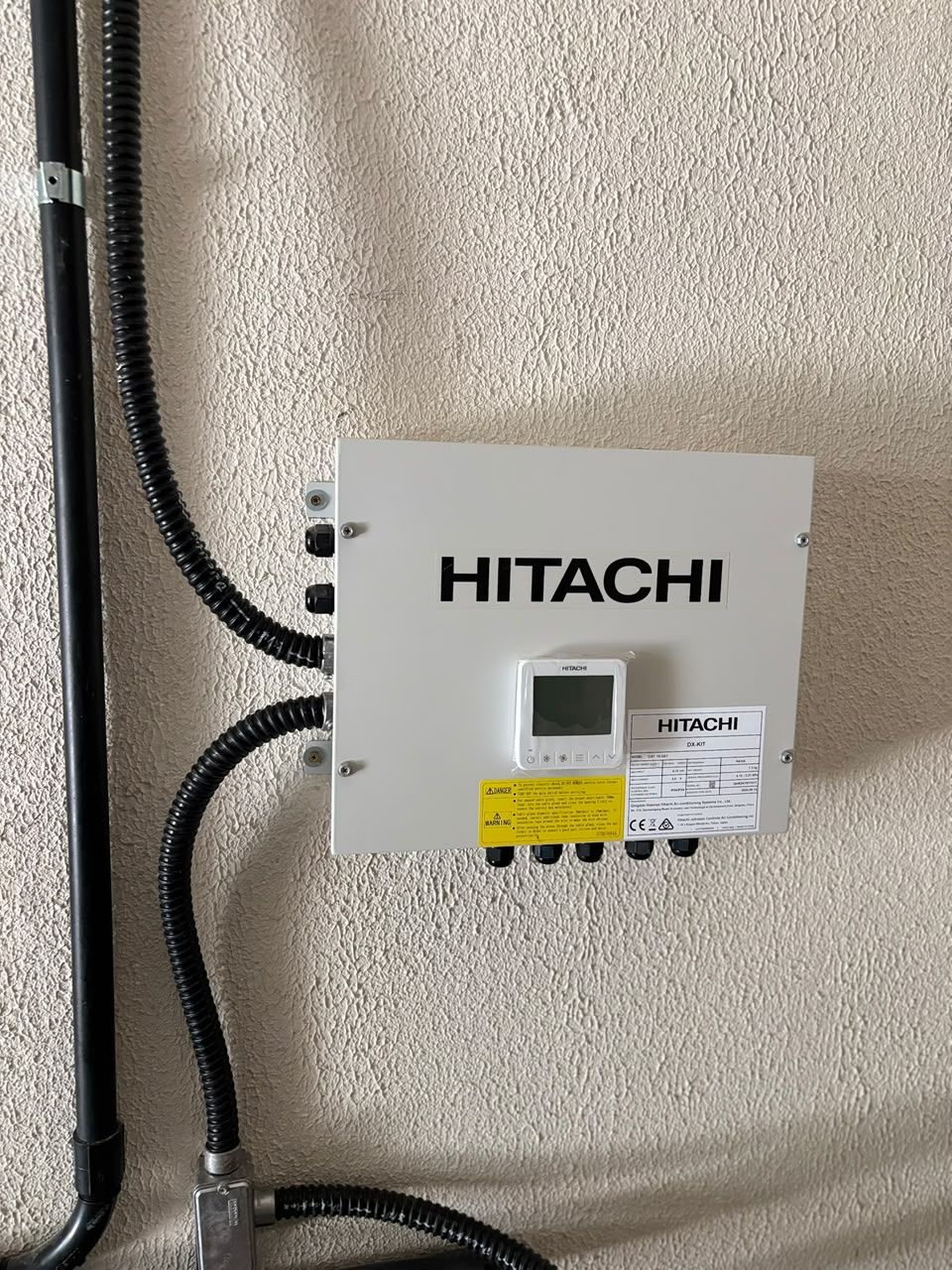

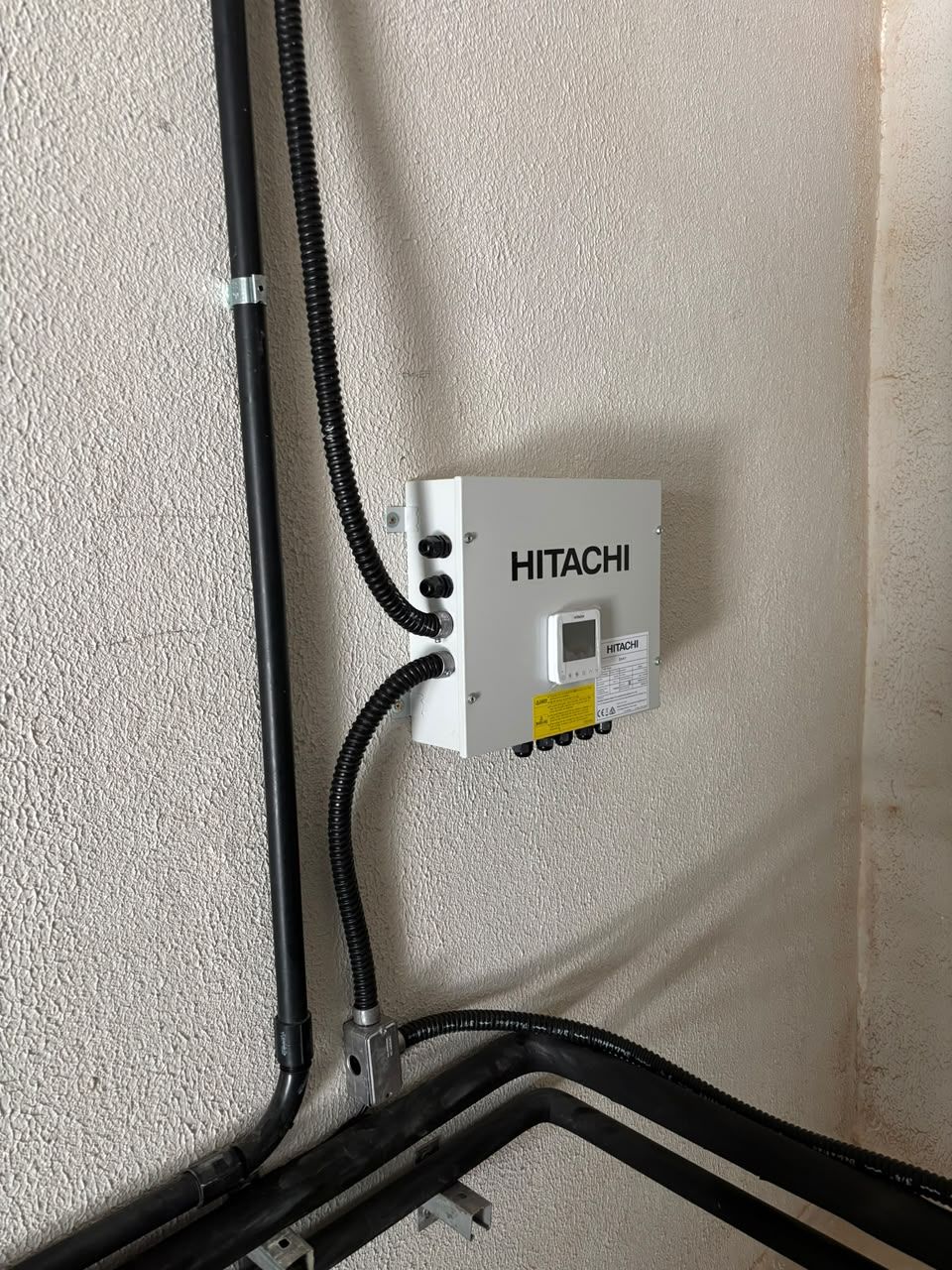

Contratada diretamente pelo Hospital Militar de Área do Recife, a RefClim executou a instalação completa de um splitão VRF Hitachi de 18 HP para climatizar a área de enfermaria.

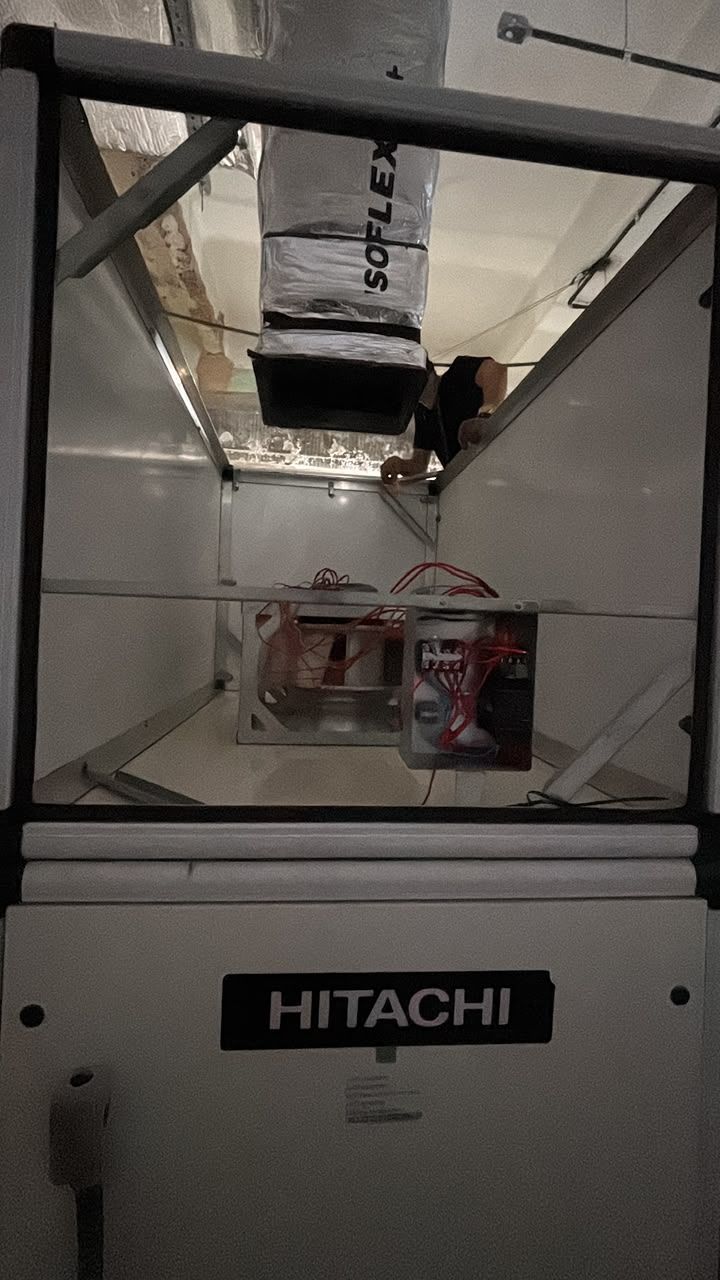

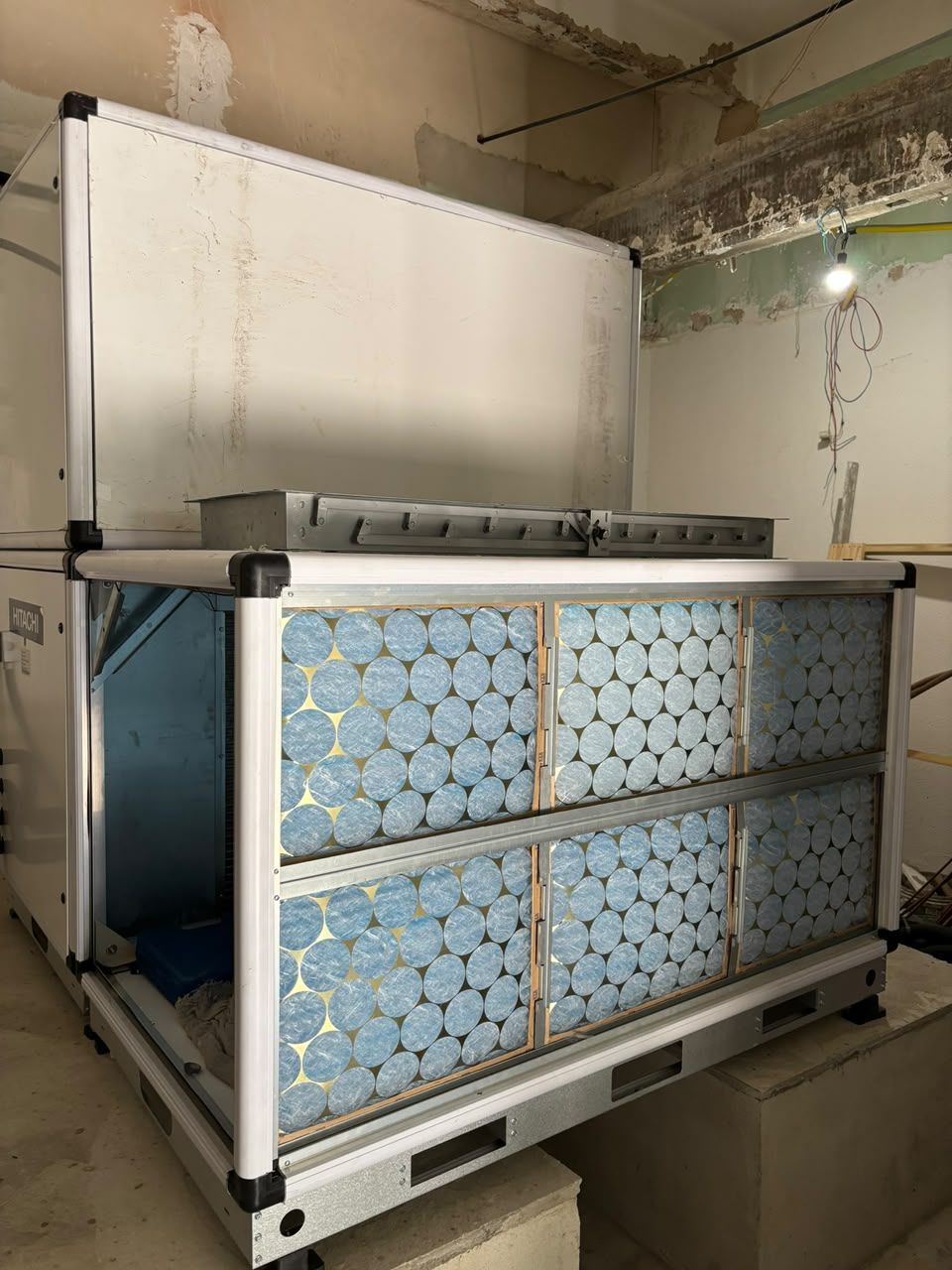

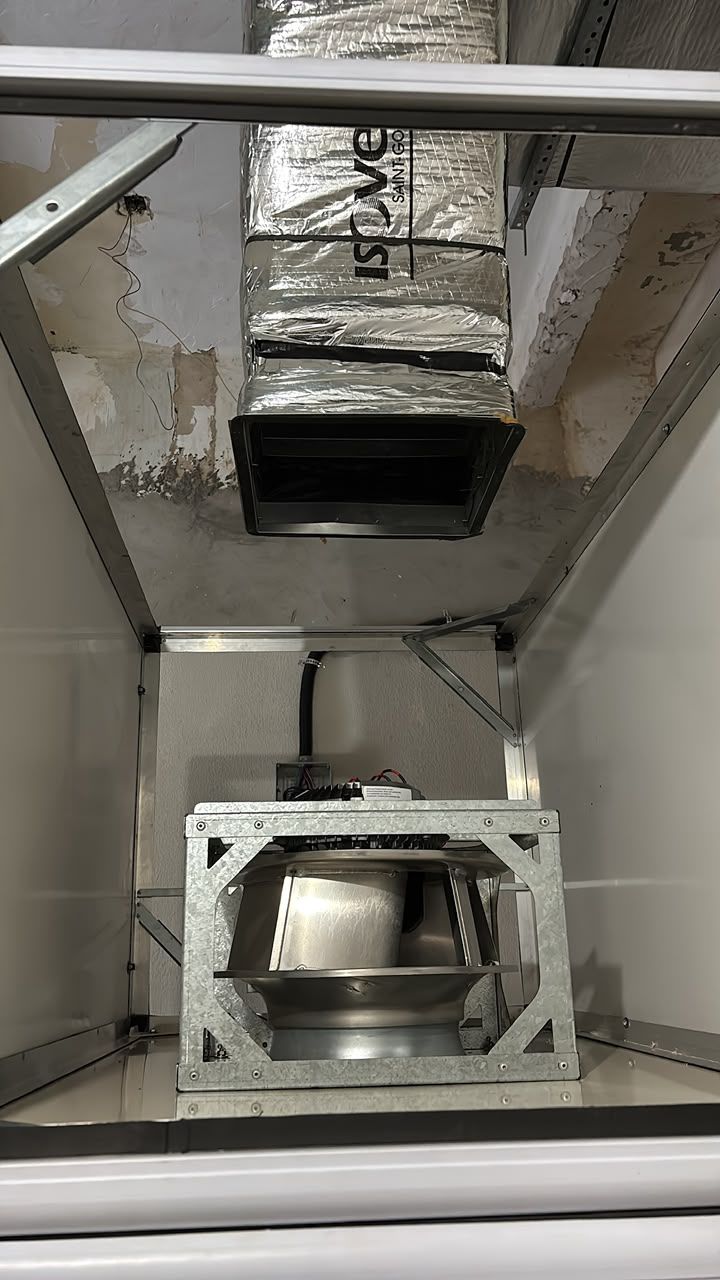

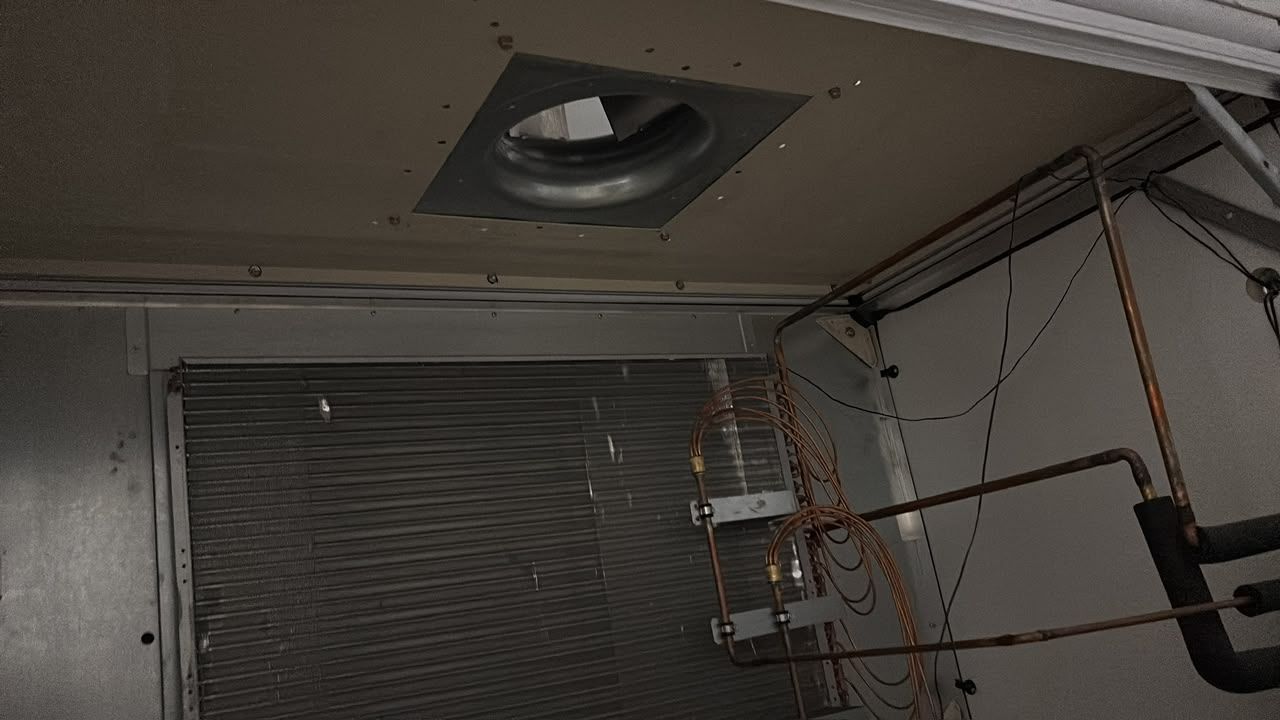

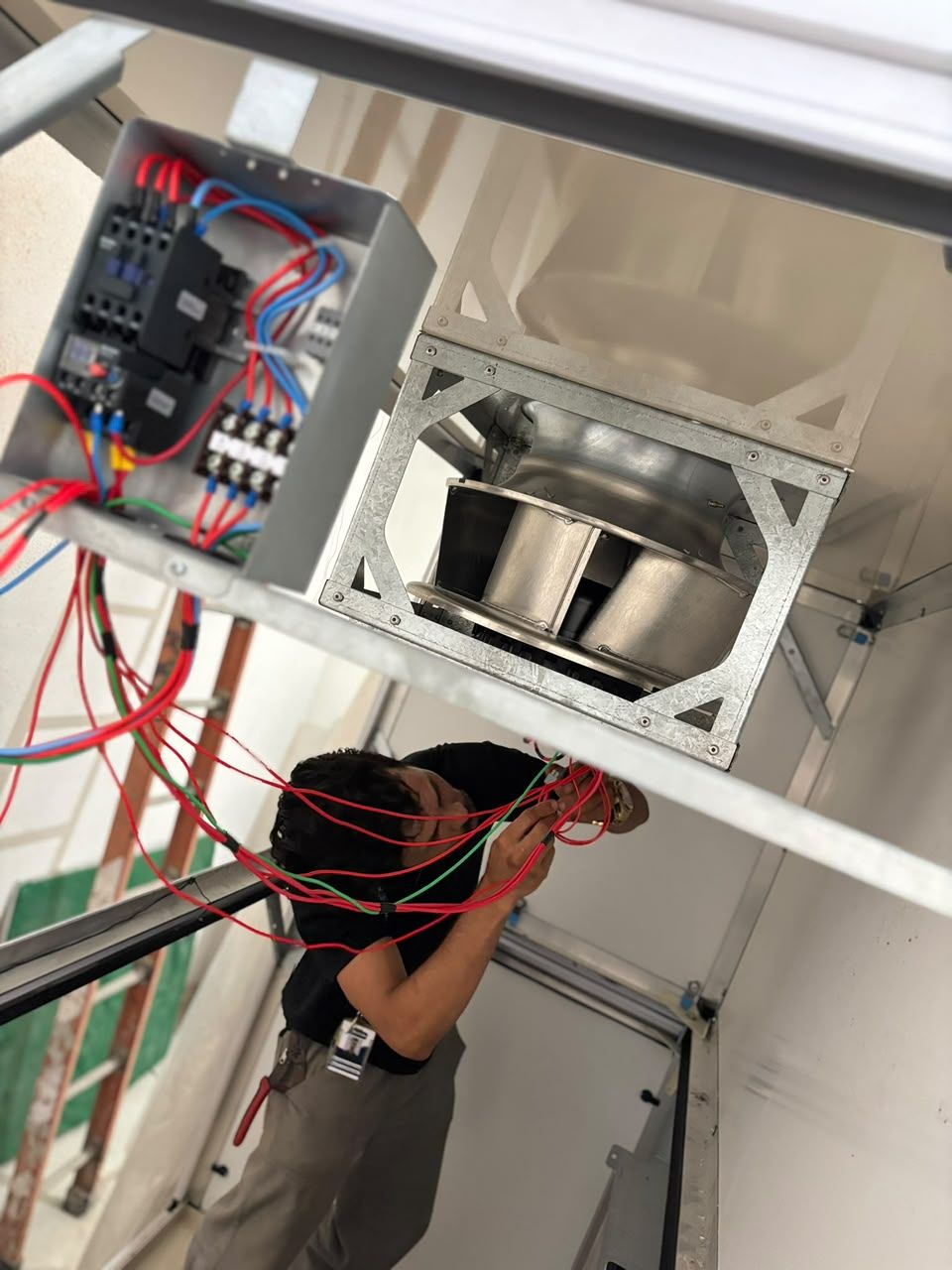

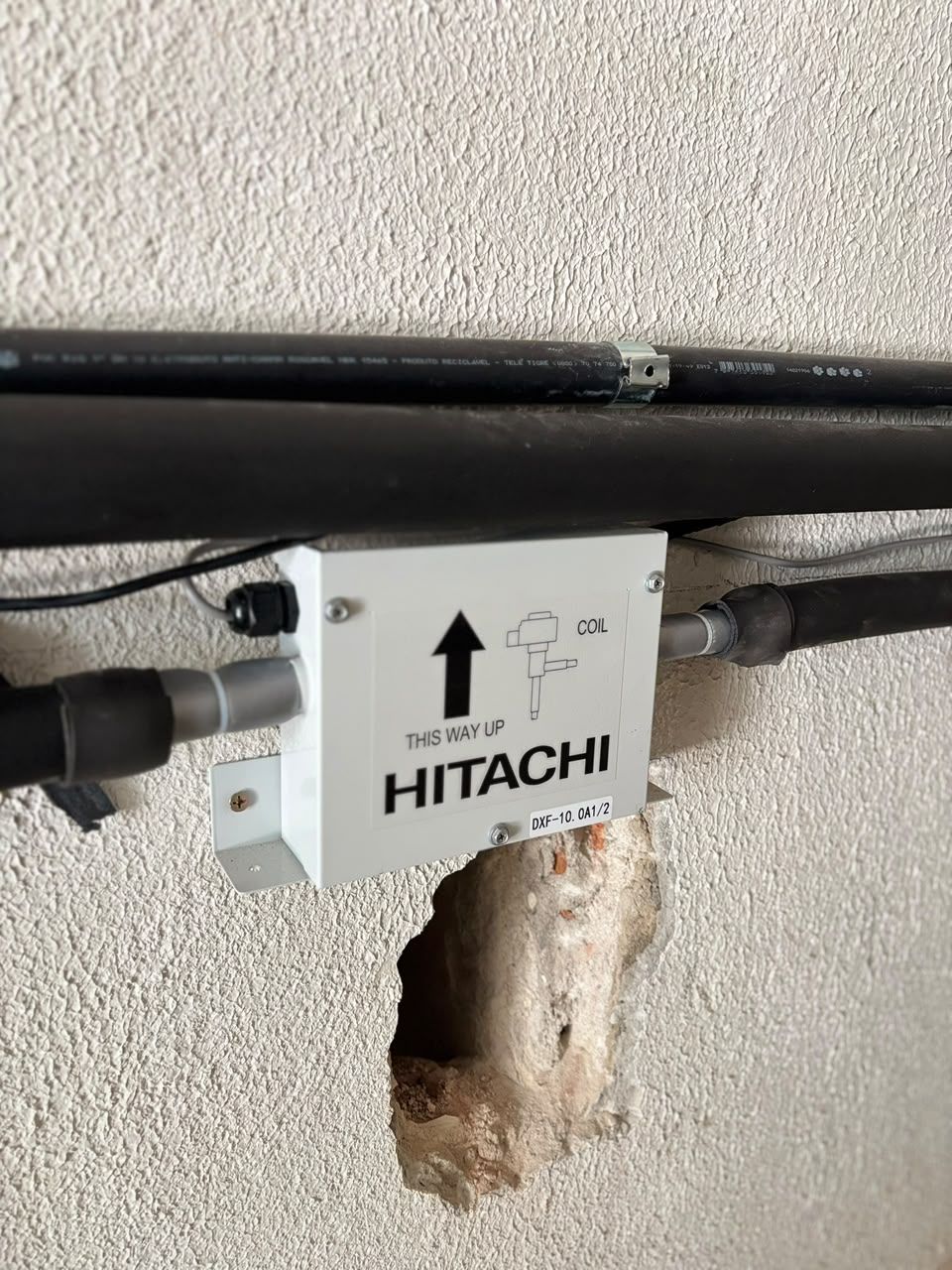

Instalamos a evaporadora e a condensadora, executamos os dutos e o fechamento de duto nas duas unidades. A obra foi entregue em cerca de 20 dias, com o startup conduzido pela própria equipe da RefClim.

TECNOLOGIA

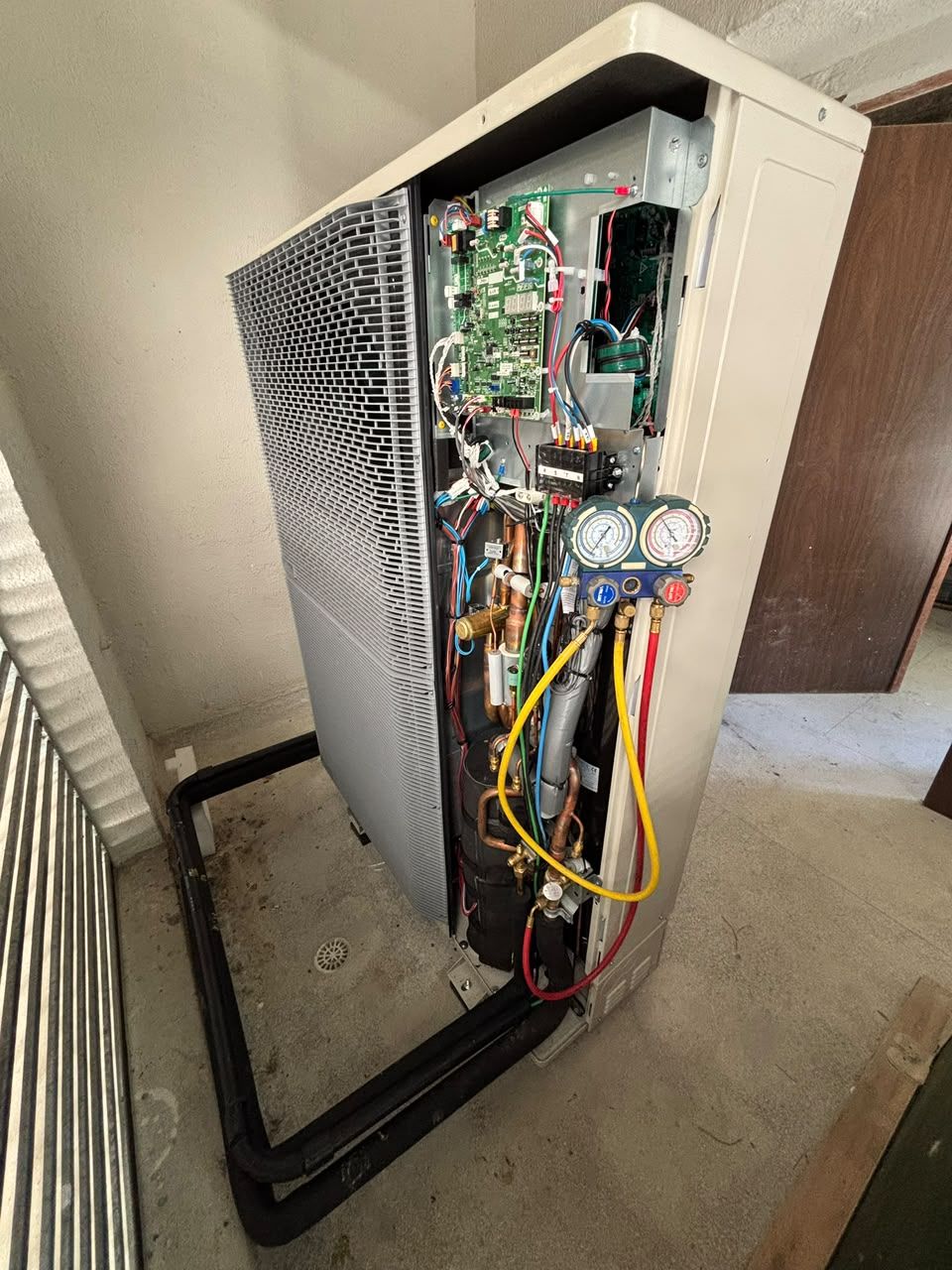

Condensadora Hitachi Side Smart

A condensadora é da linha Side Smart, a nova geração de VRF da Hitachi, com descarga de ar horizontal. O formato facilita a instalação em áreas técnicas com pouco espaço ou sem saída de ar para cima, comuns em hospitais e prédios já em operação.
